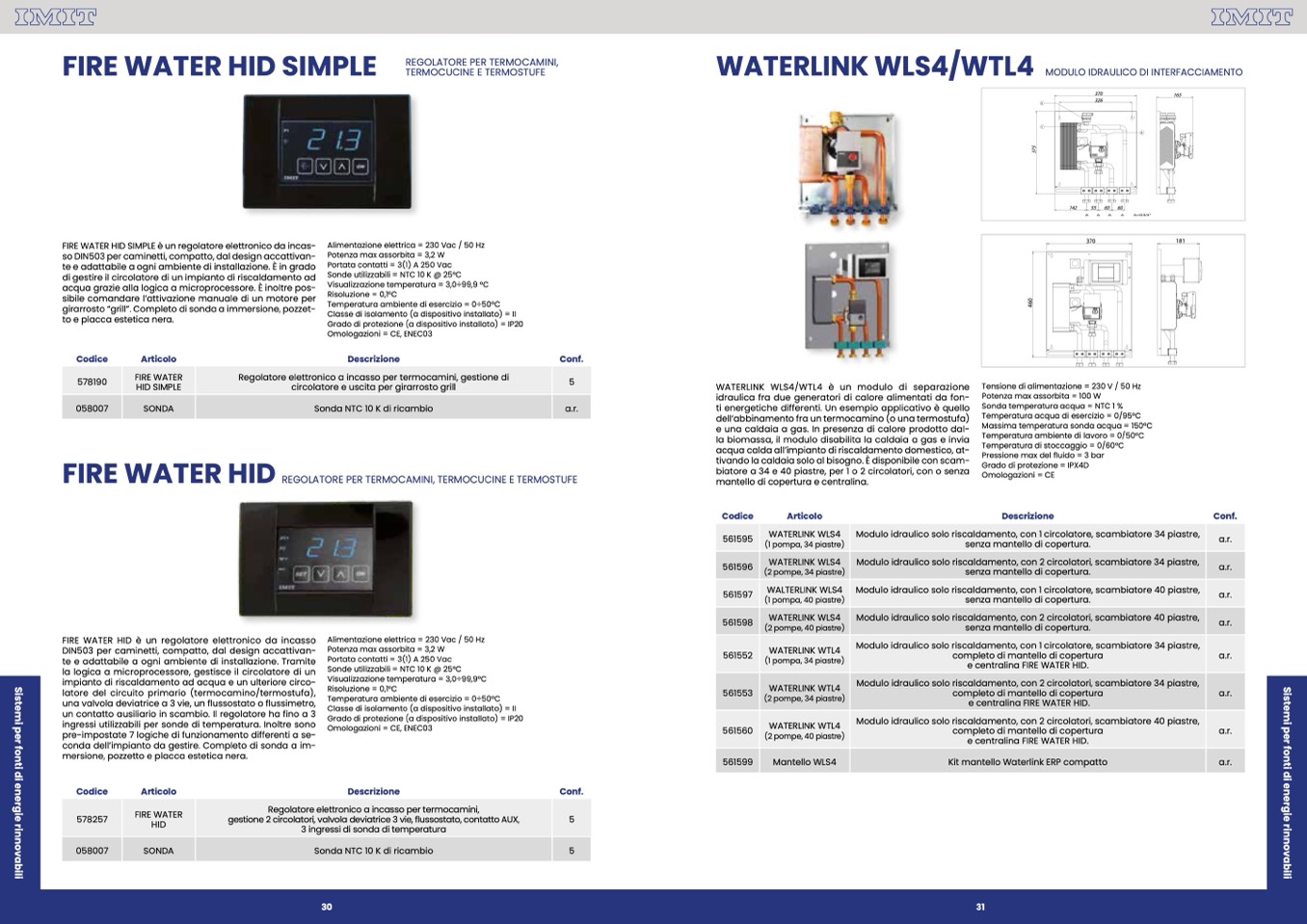

IMIT CONTROL SYSTEM

IMIT CONTROL SYSTEM

FIRE WATER HID SIMPLE

REGOLATORE PER TERMOCAMINI,

IMIT CONTROL SYSTEM

TERMOCUCINEETERMOSTUFE

WATERLINK WLS4/WTL4

IMIT CONTROL SYSTEM

MODULO IDRAULICO DI INTERFACCIAMENTO

2

1

370

326

142

55

60

60

165

A

A

A

A

A=G3/4"

3

3

7

5

370

181

4

6

0

FIRE WATER HID SIMPLE è un regolatore elettronico da incas-

so DIN503 per caminetti, compatto, dal design accattivan-

te e adattabile a ogni ambiente di installazione.

È in grado

di gestire il circolatore di un impianto di riscaldamento ad

acqua grazie alla logica a microprocessore.

È inoltre pos-

sibile comandare l’attivazione manuale di un motore per

girarrosto “grill”. Completo di sonda a immersione, pozzet-

to e placca estetica nera.

Alimentazione elettrica = 230 Vac / 50 Hz

Potenza max assorbita = 3,2 W

Portata contatti = 3(1) A 250 Vac

Sonde utilizzabili = NTC 10 K @ 25°C

Visualizzazione temperatura = 3,0÷99,9 °C

Risoluzione = 0,1°C

Temperatura ambiente di esercizio = 0÷50°C

Classe di isolamento (a dispositivo installato) = II

Grado di protezione (a dispositivo installato) = IP20

Omologazioni = CE, ENEC03

Descrizione

Codice

Articolo

Conf.

578190

FIRE WATER

HID SIMPLE

Regolatore elettronico a incasso per termocamini, gestione di

circolatore e uscita per girarrosto grill

5

058007

SONDA

Sonda NTC 10 K di ricambio

a.r.

FIRE WATER HID

REGOLATORE PER TERMOCAMINI, TERMOCUCINE E TERMOSTUFE

WATERLINK WLS4/WTL4

è un modulo di separazione

idraulica fra due generatori di calore alimentati da fon-

ti energetiche differenti. Un esempio applicativo

è quello

dell’abbinamento fra un termocamino (o una termostufa)

e una caldaia a gas. In presenza di calore prodotto dal-

la biomassa, il modulo disabilita la caldaia a gas e invia

acqua calda all’impianto di riscaldamento domestico, at-

tivando la caldaia solo al bisogno. È disponibile con scam-

biatore a 34 e 40 piastre, per 1 o 2 circolatori, con o senza

mantello di copertura e centralina.

Tensione di alimentazione = 230 V / 50 Hz

Potenza max assorbita = 100 W

Sonda temperatura acqua = NTC 1 %

Temperatura acqua di esercizio = 0/95°C

Massima temperatura sonda acqua = 150°C

Temperatura ambiente di lavoro = 0/50°C

Temperatura di stoccaggio = 0/60°C

Pressione max del fluido = 3 bar

Grado di protezione = IPX4D

Omologazioni = CE

Descrizione

Codice

Articolo

Conf.

561595

WATERLINK WLS4

(1 pompa, 34 piastre)

Modulo idraulico solo riscaldamento, con 1 circolatore, scambiatore 34 piastre,

senza mantello di copertura.

a.r.

561596

WATERLINK WLS4

(2 pompe, 34 piastre)

Modulo idraulico solo riscaldamento, con 2 circolatori, scambiatore 34 piastre,

senza mantello di copertura.

a.r.

561597

WALTERLINK WLS4

(1 pompa, 40 piastre)

Modulo idraulico solo riscaldamento, con 1 circolatore, scambiatore 40 piastre,

senza mantello di copertura.

a.r.

561598

WATERLINK WLS4

(2 pompe, 40 piastre)

Modulo idraulico solo riscaldamento, con 2 circolatori, scambiatore 40 piastre,

senza mantello di copertura.

a.r.

561552

WATERLINK WTL4

(1 pompa, 34 piastre)

Modulo idraulico solo riscaldamento, con 1 circolatore, scambiatore 34 piastre,

completo di mantello di copertura

e centralina FIRE WATER HID.

a.r.

561553

WATERLINK WTL4

(2 pompe, 34 piastre)

Modulo idraulico solo riscaldamento, con 2 circolatori, scambiatore 34 piastre,

completo di mantello di copertura

e centralina FIRE WATER HID.

a.r.

561560

WATERLINK WTL4

(2 pompe, 40 piastre)

Modulo idraulico solo riscaldamento, con 2 circolatori, scambiatore 40 piastre,

completo di mantello di copertura

e centralina FIRE WATER HID.

a.r.

561599

Mantello WLS4

Kit mantello Waterlink ERP compatto

a.r.

FIRE WATER HID è un regolatore elettronico da incasso

DIN503 per caminetti, compatto, dal design accattivan-

te e adattabile a ogni ambiente di installazione. Tramite

la logica a microprocessore, gestisce il circolatore di un

impianto di riscaldamento ad acqua e un ulteriore circo-

latore del circuito primario (termocamino/termostufa),

una valvola deviatrice a 3 vie, un flussostato o flussimetro,

un contatto ausiliario in scambio. Il regolatore ha fino a 3

ingressi utilizzabili per sonde di temperatura. Inoltre sono

pre-impostate 7 logiche di funzionamento differenti a se-

conda dell’impianto da gestire. Completo di sonda a im-

mersione, pozzetto e placca estetica nera.

Codice

Articolo

Alimentazione elettrica = 230 Vac / 50 Hz

Potenza max assorbita = 3,2 W

Portata contatti = 3(1) A 250 Vac

Sonde utilizzabili = NTC 10 K @ 25°C

Visualizzazione temperatura = 3,0÷99,9°C

Risoluzione = 0,1°C

Temperatura ambiente di esercizio = 0÷50°C

Classe di isolamento (a dispositivo installato) = II

Grado di protezione (a dispositivo installato) = IP20

Omologazioni = CE, ENEC03

Descrizione

Conf.

S

i

s

t

e

m

i

p

e

r

f

o

n

t

i

d

i

e

n

e

r

g

i

e

r

i

n

n

o

v

a

b

i

l

i

S

i

s

t

e

m

i

p

e

r

f

o

n

t

i

d

i

e

n

e

r

g

i

e

r

i

n

n

o

v

a

b

i

l

i

578257

FIRE WATER

HID

Regolatore elettronico a incasso per termocamini,

gestione 2 circolatori, valvola deviatrice 3 vie, flussostato, contatto AUX,

3 ingressi di sonda di temperatura

5

058007

SONDA

Sonda NTC 10 K di ricambio
