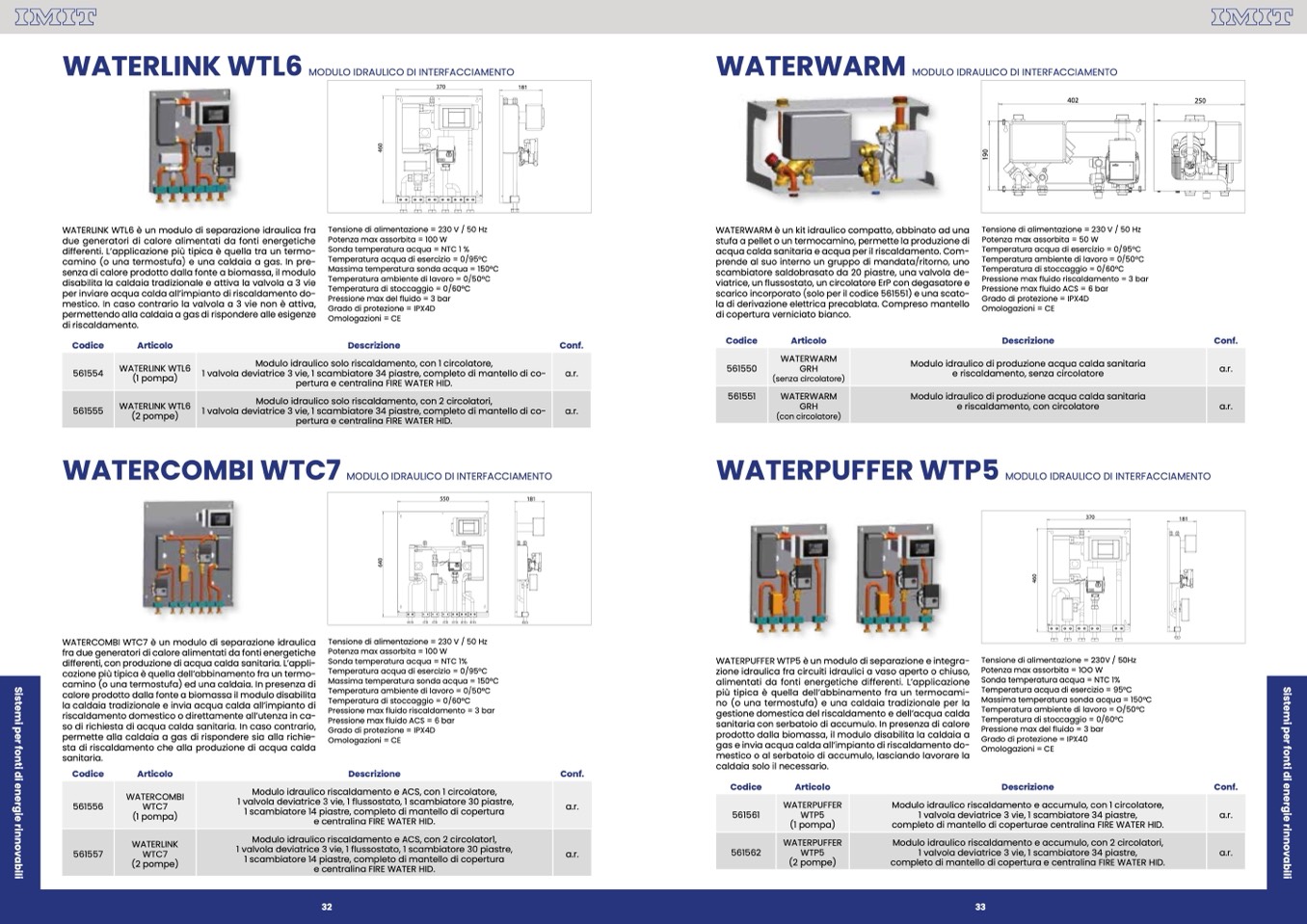

IMIT CONTROL SYSTEM

WATERLINK WTL6

è un modulo di separazione idraulica fra

due generatori di calore alimentati da fonti energetiche

differenti. L’applicazione pi

ù tipica è quella tra un termo-

camino (o una termostufa) e una caldaia a gas. In pre-

senza di calore prodotto dalla fonte a biomassa, il modulo

disabilita la caldaia tradizionale e attiva la valvola a 3 vie

per inviare acqua calda all’impianto di riscaldamento do-

mestico. In caso contrario la valvola a 3 vie non

è attiva,

permettendo alla caldaia a gas di rispondere alle esigenze

di riscaldamento.

Codice

Articolo

WATERWARM

IMIT CONTROL SYSTEM

MODULOIDRAULICODIINTERFACCIAMENTO

370

181

402

250

Tensione di alimentazione = 230 V / 50 Hz

Potenza max assorbita = 100 W

Sonda temperatura acqua = NTC 1 %

Temperatura acqua di esercizio = 0/95°C

Massima temperatura sonda acqua = 150°C

Temperatura ambiente di lavoro = 0/50°C

Temperatura di stoccaggio = 0/60°C

Pressione max del fluido = 3 bar

Grado di protezione = IPX4D

Omologazioni = CE

Descrizione

Conf.

WATERWARM è un kit idraulico compatto, abbinato ad una

stufa a pellet o un termocamino, permette la produzione di

acqua calda sanitaria e acqua per il riscaldamento. Com-

prende al suo interno un gruppo di mandata/ritorno, uno

scambiatore saldobrasato da 20 piastre, una valvola de-

viatrice, un flussostato, un circolatore ErP con degasatore e

scarico incorporato (solo per il codice 561551) e una scato-

la di derivazione elettrica precablata. Compreso mantello

di copertura verniciato bianco.

Codice

Articolo

Tensione di alimentazione = 230 V / 50 Hz

Potenza max assorbita = 50 W

Temperatura acqua di esercizio = 0/95°C

Temperatura ambiente di lavoro = 0/50°C

Temperatura di stoccaggio = 0/60°C

Pressione max fluido riscaldamento = 3 bar

Pressione max fluido ACS = 6 bar

Grado di protezione = IPX4D

Omologazioni = CE

Descrizione

Conf.

561550

WATERWARM

GRH

(senza circolatore)

Modulo idraulico di produzione acqua calda sanitaria

e riscaldamento, senza circolatore

a.r.

561551

WATERWARM

GRH

(con circolatore)

Modulo idraulico di produzione acqua calda sanitaria

e riscaldamento, con circolatore

a.r.

561554

WATERLINK WTL6

(1 pompa)

Modulo idraulico solo riscaldamento, con 1 circolatore,

1 valvola deviatrice 3 vie, 1 scambiatore 34 piastre, completo di mantello di co-

pertura e centralina FIRE WATER HID.

a.r.

561555

WATERLINK WTL6

(2 pompe)

Modulo idraulico solo riscaldamento, con 2 circolatori,

1 valvola deviatrice 3 vie, 1 scambiatore 34 piastre, completo di mantello di co-

pertura e centralina FIRE WATER HID.

a.r.

WATERCOMBI WTC7

MODULO IDRAULICO DI INTERFACCIAMENTO

WATERPUFFER WTP5

MODULO IDRAULICO DI INTERFACCIAMENTO

550

181

370

181

WATERCOMBI WTC7

è un modulo di separazione idraulica

fra due generatori di calore alimentati da fonti energetiche

differenti, con produzione di acqua calda sanitaria. L’appli-

cazione pi

ù tipica è quella dell’abbinamento fra un termo-

camino (o una termostufa) ed una caldaia. In presenza di

calore prodotto dalla fonte a biomassa il modulo disabilita

la caldaia tradizionale e invia acqua calda all’impianto di

riscaldamento domestico o direttamente all’utenza in ca-

so di richiesta di acqua calda sanitaria. In caso contrario,

permette alla caldaia a gas di rispondere sia alla richie-

sta di riscaldamento che alla produzione di acqua calda

sanitaria.

Codice

Articolo

Tensione di alimentazione = 230 V / 50 Hz

Potenza max assorbita = 100 W

Sonda temperatura acqua = NTC 1%

Temperatura acqua di esercizio = 0/95°C

Massima temperatura sonda acqua = 150°C

Temperatura ambiente di lavoro = 0/50°C

Temperatura di stoccaggio = 0/60°C

Pressione max fluido riscaldamento = 3 bar

Pressione max fluido ACS = 6 bar

Grado di protezione = IPX4D

Omologazioni = CE

Descrizione

Conf.

WATERPUFFER WTP5 è un modulo di separazione e integra-

zione idraulica fra circuiti idraulici a vaso aperto o chiuso,

alimentati da fonti energetiche differenti. L’applicazione

più tipica

è quella dell’abbinamento fra un termocami-

no (o una termostufa) e una caldaia tradizionale per la

gestione domestica del riscaldamento e dell’acqua calda

sanitaria con serbatoio di accumulo. In presenza di calore

prodotto dalla biomassa, il modulo disabilita la caldaia a

gas e invia acqua calda all’impianto di riscaldamento do-

mestico o al serbatoio di accumulo, lasciando lavorare la

caldaia solo il necessario.

Codice

Articolo

Tensione di alimentazione = 230V / 50Hz

Potenza max assorbita = 1OO W

Sonda temperatura acqua = NTC 1%

Temperatura acqua di esercizio = 95°C

Massima temperatura sonda acqua = 150°C

Temperatura ambiente di lavoro = O/50°C

Temperatura di stoccaggio = 0/60°C

Pressione max del fluido = 3 bar

Grado di protezione = IPX40

Omologazioni = CE
