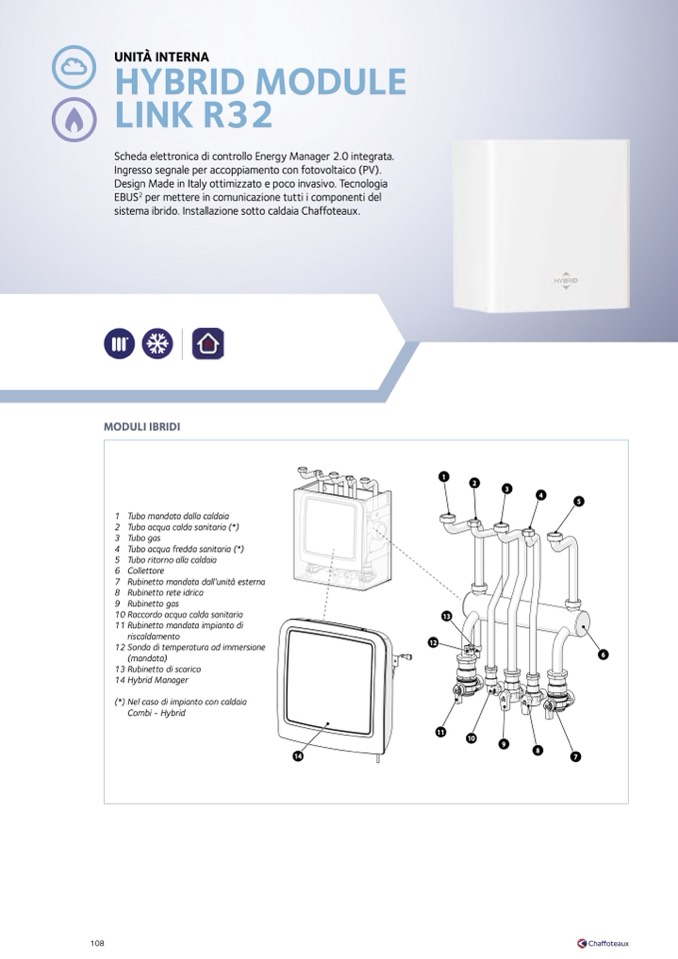

UNIT

À INTERNA

HYBRID MODULE

LINK R32

Scheda elettronica di controllo Energy Manager 2.0 integrata.

Ingresso segnale per accoppiamento con fotovoltaico (PV).

Design Made in Italy ottimizzato e poco invasivo. Tecnologia

EBUS

2

per mettere in comunicazione tutti i componenti del

sistema ibrido. Installazione sotto caldaia Chaffoteaux.

MODULI IBRIDI

1 Tubo mandata dalla caldaia

2 Tubo acqua calda sanitaria (*)

3 Tubo gas

4 Tubo acqua fredda sanitaria (*)

5 Tubo ritorno alla caldaia

6 Collettore

7 Rubinetto mandata dall’unit

à esterna

8 Rubinetto rete idrica

9 Rubinetto gas

10 Raccordo acqua calda sanitaria

11 Rubinetto mandata impianto di

riscaldamento

12 Sonda di temperatura ad immersione

(mandata)

13 Rubinetto di scarico

14 Hybrid Manager

(*) Nel caso di impianto con caldaia

Combi - Hybrid

1

2

13

11

10

3

4

5

12

9

14

7

8

6
