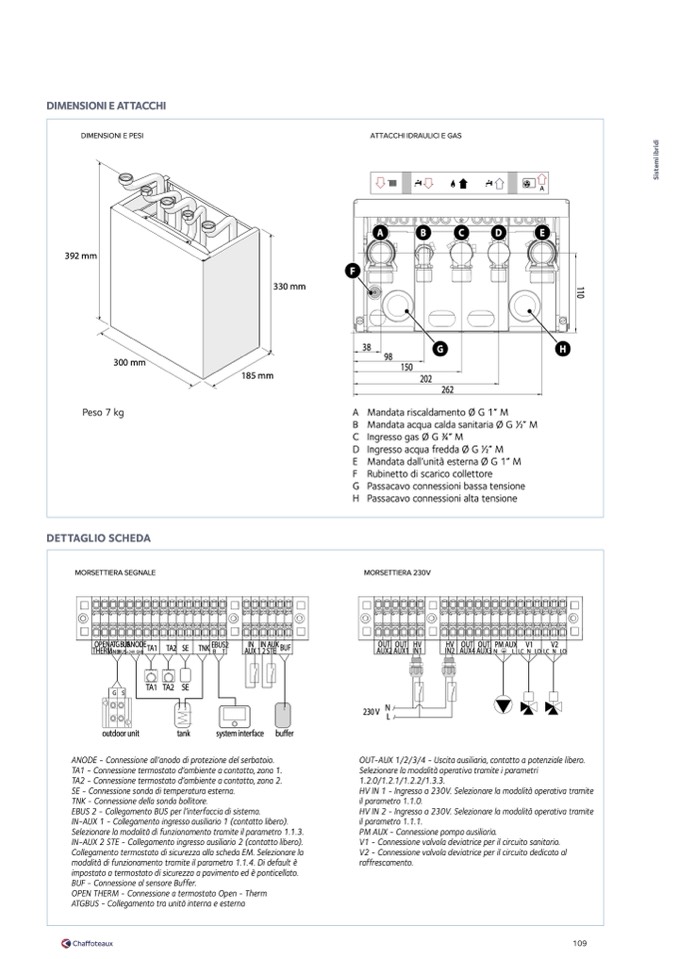

DIMENSIONI E ATTACCHI
DIMENSIONI E PESI
392 mm
300 mm
Peso 7 kg
DETTAGLIO SCHEDA
MORSETTIERA SEGNALE
ATTACCHI IDRAULICI E GAS
i
d
i
r
b
i
m
e
t
s
i
S
TA1 TA2 SE
ANODE - Connessione all’anodo di protezione del serbatoio.
TA1 - Connessione termostato d’ambiente a contatto, zona 1.
TA2 - Connessione termostato d’ambiente a contatto, zona 2.
SE - Connessione sonda di temperatura esterna.
TNK - Connessione della sonda bollitore.
EBUS 2 - Collegamento BUS per l’interfaccia di sistema.
IN-AUX 1 - Collegamento ingresso ausiliario 1 (contatto libero).
Selezionare la modalità di funzionamento tramite il parametro 1.1.3.
IN-AUX 2 STE - Collegamento ingresso ausiliario 2 (contatto libero).
Collegamento termostato di sicurezza alla scheda EM. Selezionare la
modalità di funzionamento tramite il parametro 1.1.4. Di default è
impostato a termostato di sicurezza a pavimento ed è ponticellato.
BUF - Connessione al sensore Buffer.
OPEN THERM - Connessione a termostato Open - Therm
ATGBUS - Collegamento tra unit
à interna e esterna
OUT-AUX 1/2/3/4 - Uscita ausiliaria, contatto a potenziale libero.
Selezionare la modalit
à operativa tramite i parametri
1.2.0/1.2.1/1.2.2/1.3.3.
HV IN 1 - Ingresso a 230V. Selezionare la modalit
à operativa tramite
il parametro 1.1.0.
HV IN 2 - Ingresso a 230V. Selezionare la modalit
à operativa tramite
il parametro 1.1.1.
PM AUX - Connessione pompa ausiliaria.
V1 - Connessione valvola deviatrice per il circuito sanitario.
V2 - Connessione valvola deviatrice per il circuito dedicato al
raffrescamento.
330 mm
185 mm
A
B
C
D
E
F
1
0
MORSETTIERA 230V
230V
N
L
⏚
38
9
8
G
H
150
202
262
A
Mandata riscaldamento Ø G 1” M
B
Mandata acqua calda sanitaria Ø G 1⁄2” M
C
Ingresso gas Ø G 3⁄4” M
D
Ingresso acqua fredda Ø G 1⁄2” M
E
Mandata dall’unità esterna Ø G 1” M
F
Rubinetto di scarico collettore
G
Passacavo connessioni bassa tensione
H
Passacavo connessioni alta tensione
A
