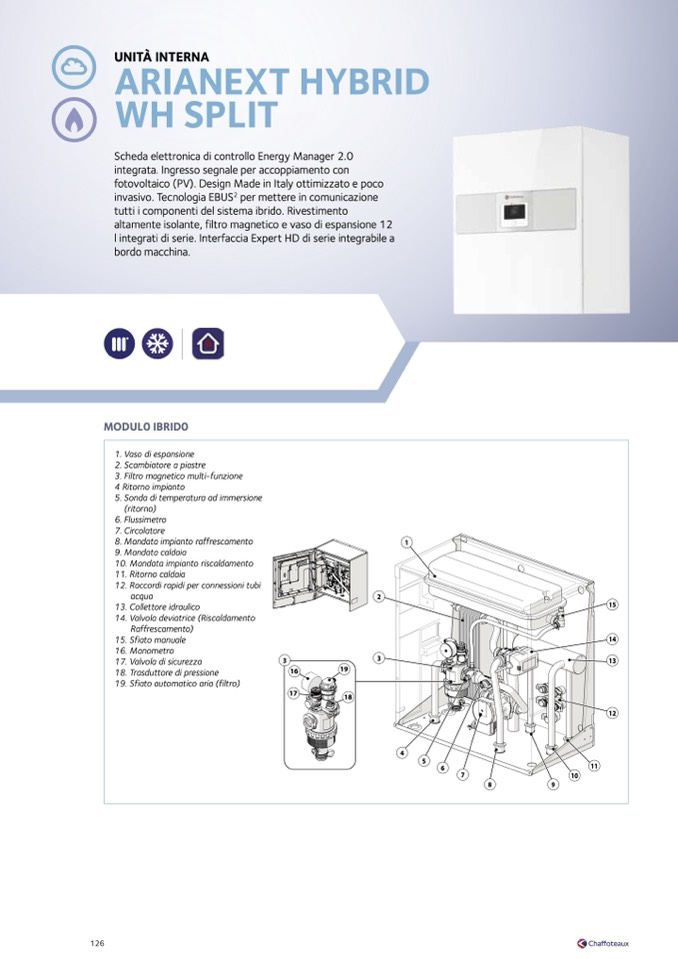

UNIT

À INTERNA

ARIANEXT HYBRID

WH SPLIT

Scheda elettronica di controllo Energy Manager 2.0

integrata. Ingresso segnale per accoppiamento con

fotovoltaico (PV). Design Made in Italy ottimizzato e poco

invasivo. Tecnologia EBUS

2

per mettere in comunicazione

tutti i componenti del sistema ibrido. Rivestimento

altamente isolante, filtro magnetico e vaso di espansione 12

l integrati di serie. Interfaccia Expert HD di serie integrabile a

bordo macchina.

MODUL0 IBRID0

1. Vaso di espansione

2. Scambiatore a piastre

3. Filtro magnetico multi-funzione

4 Ritorno impianto

5. Sonda di temperatura ad immersione

(ritorno)

6. Flussimetro

7. Circolatore

8. Mandata impianto raffrescamento

9. Mandata caldaia

10. Mandata impianto riscaldamento

11. Ritorno caldaia

12. Raccordi rapidi per connessioni tubi

acqua

13. Collettore idraulico

14. Valvola deviatrice (Riscaldamento

Raffrescamento)

15. Sfiato manuale

16. Manometro

17. Valvola di sicurezza

18. Trasduttore di pressione

19. Sfiato automatico aria (filtro)

1

2

14

3

3

13

16

17

19

18

4

5

6

11

7

10

8

9

15

12
