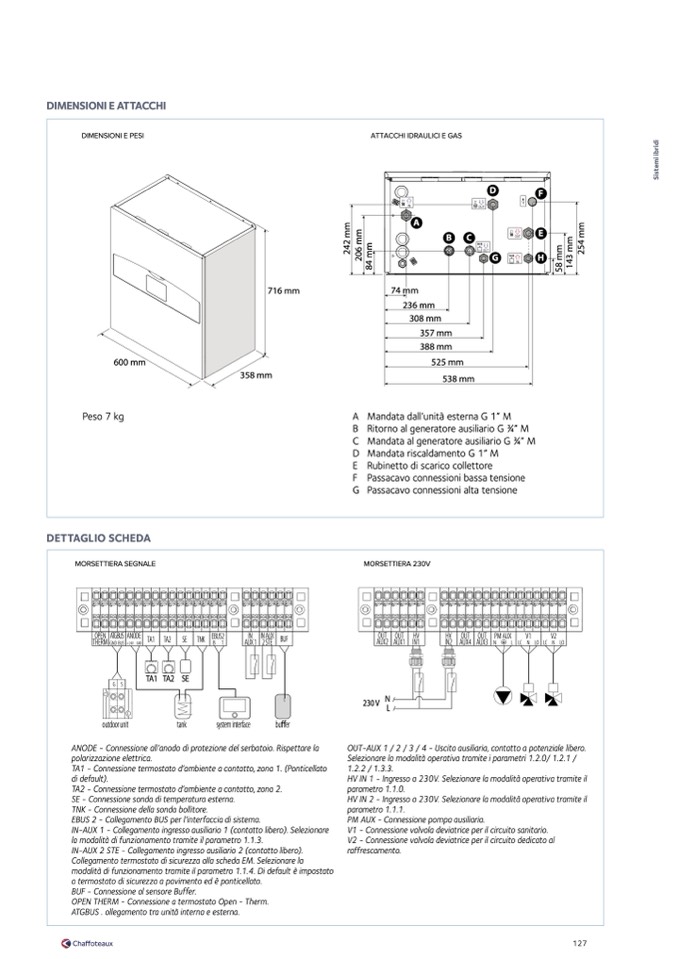

DIMENSIONI E ATTACCHI

DIMENSIONI E PESI

ATTACCHI IDRAULICI E GAS

A

B

C

600 mm

Peso 7 kg

716 mm

358 mm

74 mm

236 mm

308 mm

357 mm

388 mm

525 mm

A

B

C

D

E

F

G

Mandata dall’unità esterna G 1” M

Ritorno al generatore ausiliario G 3⁄4” M

Mandata al generatore ausiliario G 3⁄4” M

Mandata riscaldamento G 1” M

Rubinetto di scarico collettore

Passacavo connessioni bassa tensione

Passacavo connessioni alta tensione

538 mm

D

WHB

F

E

G

WHB

H

2

4

2

m

m

2

0

6

m

m

8

4

m

m

5

8

m

m

1

4

3

m

m

2

5

4

m

m

DETTAGLIO SCHEDA

MORSETTIERA SEGNALE

MORSETTIERA 230V





230V

N

L

















    ⏚



ff

Rispettare la

IN-AUX 2 STE - Collegamento ingresso ausiliario 2 (contatto libero).

Collegamento termostato di sicurezza alla scheda EM. Selezionare la

modalità di funzionamento tramite il parametro 1.1.4. Di default è impostato

a termostato di sicurezza a pavimento ed è ponticellato.

BUF - Connessione al sensore Buffer.

OPEN THERM - Connessione a termostato Open - Therm.

ATGBUS . ollegamento tra unità interna e esterna.











TA1 TA2 SE





ANODE - Connessione all’anodo di protezione del serbatoio.

polarizzazione elettrica.

TA1 - Connessione termostato d’ambiente a contatto, zona

di default).

TA2 - Connessione termostato d’ambiente a contatto, zona

SE - Connessione sonda di temperatura esterna.

TNK - Connessione della sonda bollitore.

EBUS 2 - Collegamento BUS per l’interfaccia di sistema.

IN-AUX 1 - Collegamento ingresso ausiliario 1 (contatto libero). Selezionare

la modalità di funzionamento tramite il parametro 1.1.3.

OUT-AUX 1 / 2 / 3 / 4 - Uscita ausiliaria, contatto a potenziale libero.

Selezionare la modalità operativa tramite i parametri 1.2.0/ 1.2.1 /

1.2.2 / 1.3.3.

HV IN 1 - Ingresso a 230V. Selezionare la modalità operativa tramite il

parametro 1.1.0.

HV IN 2 - Ingresso a 230V. Selezionare la modalità operativa tramite il

parametro 1.1.1.

PM AUX - Connessione pompa ausiliaria.

V1 - Connessione valvola deviatrice per il circuito sanitario.

V2 - Connessione valvola deviatrice per il circuito dedicato al

raffrescamento.

1. (Ponticellato

2.
