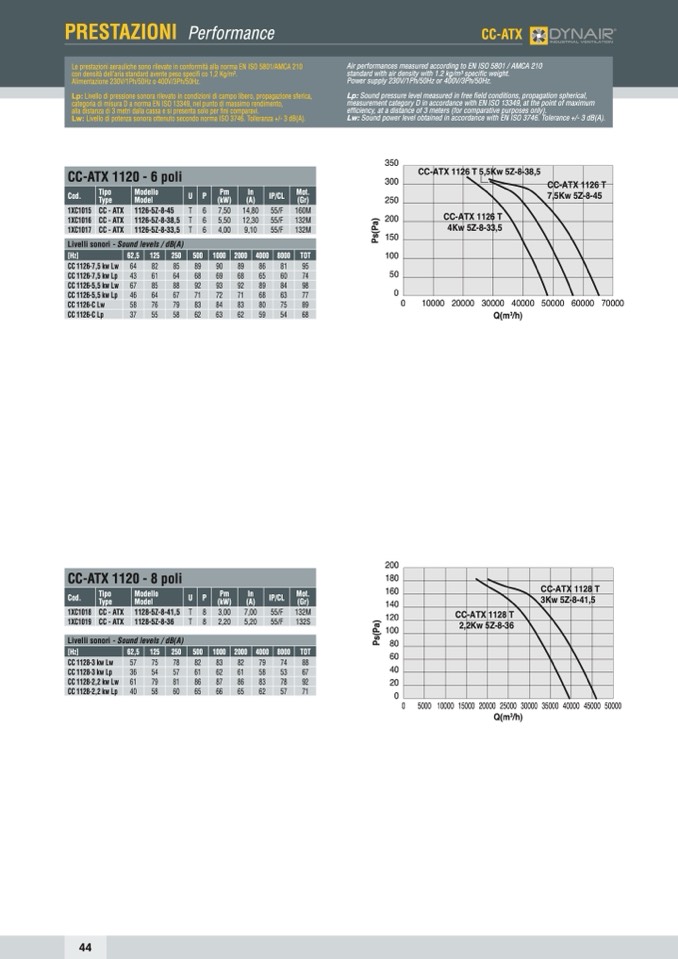

PRESTAZIONI Performance
CC-ATX
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210
con densità dell’aria standard avente peso specifi co 1,2 Kg/m3.
Alimentazione 230V/1Ph/50Hz o 400V/3Ph/50Hz.
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, propagazione sferica,
categoria di misura D a norma EN ISO 13349, nel punto di massimo rendimento,
alla distanza di 3 metri dalla cassa e si presenta solo per fini comparavi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
Air performances measured according to EN ISO 5801 / AMCA 210
standard with air density with 1.2 kg/m3 specific weight.
Power supply 230V/1Ph/50Hz or 400V/3Ph/50Hz.
Lp: Sound pressure level measured in free field conditions, propagation spherical,
measurement category D in accordance with EN ISO 13349, at the point of maximum
efficiency, at a distance of 3 meters (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
350
300
250
200
150
100
50
0
0
10000 20000
30000 40000
Q(m
3
/h)
50000 60000
70000
CC- ATX 1126 T 5,5Kw 5Z-8-38,5
CC-ATX 1126 T
7,5Kw 5Z-8-45
CC-ATX 1126 T
4Kw 5Z-8-33,5
CC-ATX 1120 - 6 poli
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1XC1015 CC - ATX
1126-5Z-8-45
T 6 7,50
14,80
55/F
160M
1XC1016 CC - ATX
1126-5Z-8-38,5 T 6 5,50
12,30
55/F
132M
1XC1017 CC - ATX
1126-5Z-8-33,5 T 6 4,00
9,10
55/F
132M
Livelli sonori - Sound levels / dB(A)
[Hz]
62,5
125 250
500
1000 2000
4000
8000
TOT
CC 1126-7,5 kw Lw
64
82 85
89
90 89
86
81
95
CC 1126-7,5 kw Lp
43 61 64
68 69 68
65
60
74
CC 1126-5,5 kw Lw
67
85 88
92
93 92
89
84
98
CC 1126-5,5 kw Lp
46 64 67
71 72 71
68
63
77
CC 1126-C Lw
58
76 79
83
84 83
80
75
89
CC 1126-C Lp
37
55 58
62
63 62
59
54
68
200
180
160
140
120
100
80
60
40
20
0
0
5000 10000 15000 20000 25000 30000 35000 40000 45000 50000
Q(m
3
/h)
CC-ATX 1128 T
3Kw 5Z-8-41,5
CC-ATX
1128
T
2,
2Kw 5Z-8-36
CC-ATX 1120 - 8 poli
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1XC1018 CC - ATX
1128-5Z-8-41,5
T 8 3,00
7,00
55/F
132M
1XC1019 CC - ATX
1128-5Z-8-36
T 8 2,20
5,20
55/F
132S
Livelli sonori - Sound levels / dB(A)
[Hz]
62,5
125 250
500
1000 2000
4000
8000
TOT
CC 1128-3 kw Lw
57
75 78
82
83 82
79
74
88
CC 1128-3 kw Lp
36
54 57
61
62 61
58
53
67
CC 1128-2,2 kw Lw
61
79 81
86
87 86
83
78
92
CC 1128-2,2 kw Lp
40 58 60
65 66 65
62
57
71
44
