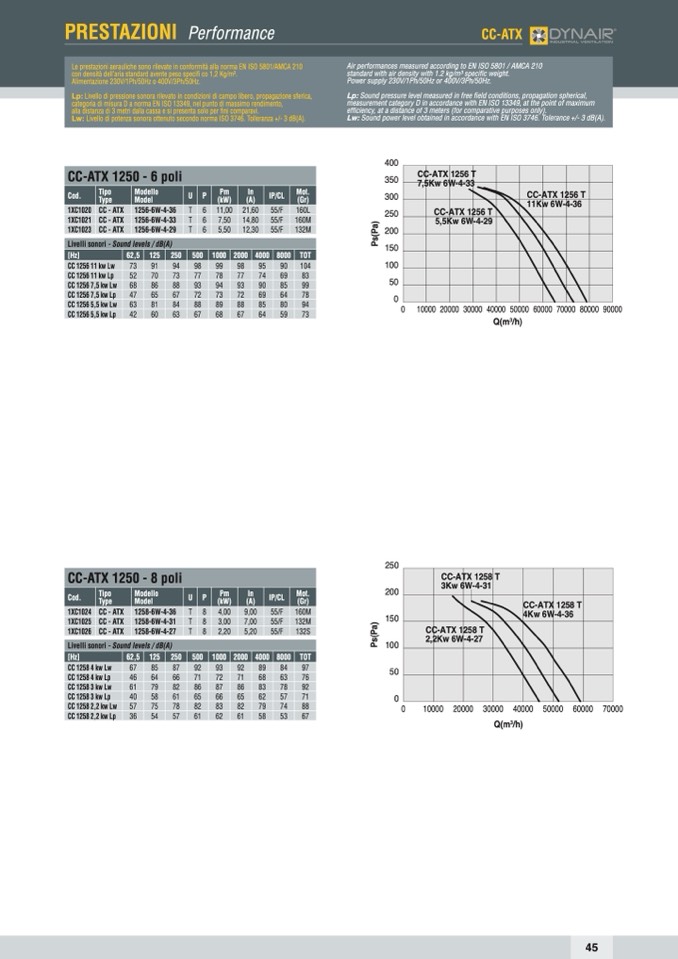

PRESTAZIONI Performance
CC-ATX
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210
con densità dell’aria standard avente peso specifi co 1,2 Kg/m3.
Alimentazione 230V/1Ph/50Hz o 400V/3Ph/50Hz.
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, propagazione sferica,
categoria di misura D a norma EN ISO 13349, nel punto di massimo rendimento,
alla distanza di 3 metri dalla cassa e si presenta solo per fini comparavi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
Air performances measured according to EN ISO 5801 / AMCA 210
standard with air density with 1.2 kg/m3 specific weight.
Power supply 230V/1Ph/50Hz or 400V/3Ph/50Hz.
Lp: Sound pressure level measured in free field conditions, propagation spherical,
measurement category D in accordance with EN ISO 13349, at the point of maximum
efficiency, at a distance of 3 meters (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
400
350
300
250
200
150
100
50
0
0
10000 20000 30000 40000 50000 60000 70000 80000 90000
CC-ATX 1256 T
7,5Kw 6W-4-33
CC-ATX 1256 T
CC-ATX 1256 T
11Kw 6W-4-36
5,5Kw 6W-4-29
CC-ATX 1250 - 6 poli
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1XC1020 CC - ATX
1256-6W-4-36
T 6 11,00 21,60
55/F
160L
1XC1021 CC - ATX
1256-6W-4-33 T 6 7,50 14,80
55/F
160M
1XC1023 CC - ATX
1256-6W-4-29 T 6 5,50 12,30
55/F
132M
Livelli sonori - Sound levels / dB(A)
[Hz]
62,5 125 250 500 1000 2000 4000
8000
TOT
CC 1256 11 kw Lw
73 91 94 98 99 98 95
90
104
CC 1256 11 kw Lp 52 70 73 77 78 77 74
69
83
CC 1256 7,5 kw Lw
68 86 88 93 94 93 90
85
99
CC 1256 7,5 kw Lp 47 65 67 72 73 72 69
64
78
CC 1256 5,5 kw Lw
63 81 84 88 89 88 85
80
94
CC 1256 5,5 kw Lp
42 60 63 67 68 67 64
59
73
250
200
150
100
50
0
0
10000 20000
30000 40000
Q(m
3
/h)
50000 60000
70000
Q(m
3
/h)
CC-ATX 1250 - 8 poli
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1XC1024 CC - ATX
1258-6W-4-36
T 8 4,00 9,00
55/F
160M
1XC1025 CC - ATX
1258-6W-4-31
T 8 3,00 7,00
55/F
132M
1XC1026 CC - ATX
1258-6W-4-27 T 8 2,20 5,20
55/F
132S
Livelli sonori - Sound levels / dB(A)
[Hz]
62,5
125
250
500
1000 2000
4000
8000
TOT
CC 1258 4 kw Lw
67
85
87
92
93 92
89
84
97
CC 1258 4 kw Lp
46
64
66
71
72 71
68
63
76
CC 1258 3 kw Lw 61
79 82
86 87 86
83
78
92
CC 1258 3 kw Lp
40
58
61
65
66 65
62
57
71
CC 1258 2,2 kw Lw
57
75
78
82
83 82
79
74
88
CC 1258 2,2 kw Lp
36
54
57
61
62 61
58
53
67
CC-ATX 1258
3Kw 6W-4-31
T
CC-ATX 1258 T
4Kw 6W-4-36
CC-ATX 1258 T
2,2Kw 6W-4-27
45
P
s
(
P
a
)
P
s
(
P
a
)
