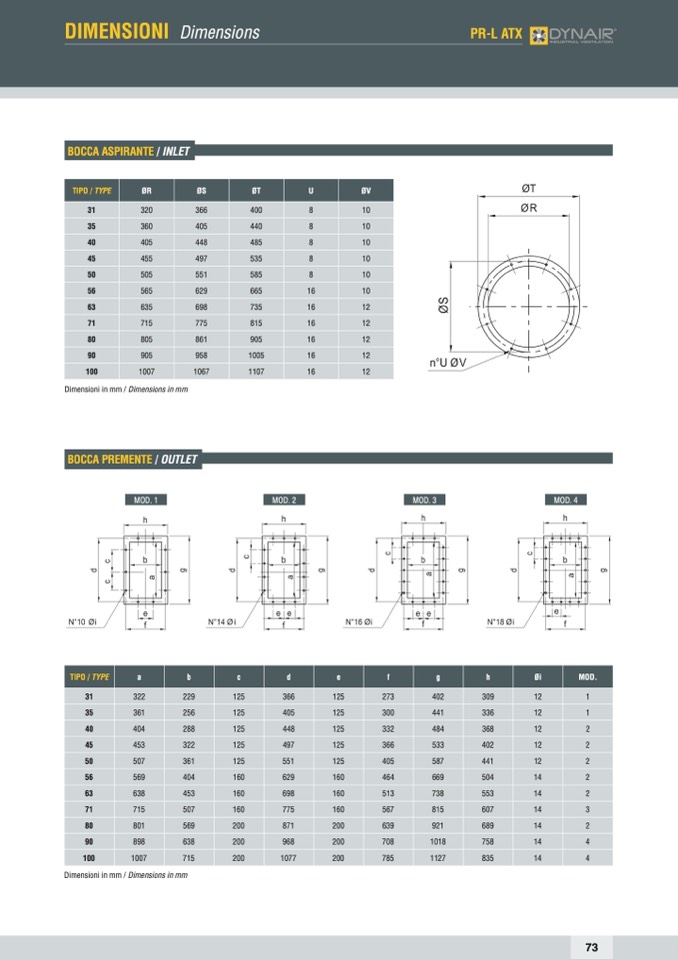

DIMENSIONI Dimensions
PR-L ATX
BOCCA ASPIRANTE / INLET
TIPO / TYPE
ØR ØS ØT
U
ØV
31
320
366 400
8
10
35
360
405 440
8
10
40
405
448 485
8
10
45
455
497 535
8
10
50
505 551 585
8
10
56
565
629 665
16
10
63
635
698 735
16
12
71
715
775 815
16
12
80
805 861 905
16
12
90
905
958 1005
16
12
100
1007
1067 1107
16
12
Dimensioni in mm / Dimensions in mm
MOD. 1
MOD. 2
MOD. 3
MOD. 4
BOCCA PREMENTE / OUTLET
TIPO / TYPE a
b c d
e f
g h
Øi
MOD.
31 322
229
125 366
125
273
402
309
12
1
35 361
256 125 405
125 300
441 336
12
1
40 404
288
125 448
125
332
484
368
12
2
45 453
322
125 497
125
366
533
402
12
2
50 507
361 125 551
125 405
587 441
12
2
56 569
404
160 629
160
464
669
504
14
2
63 638
453
160 698
160
513
738
553
14
2
71 715
507
160 775
160
567
815
607
14
3
80 801
569 200 871
200 639
921 689
14
2
90 898
638
200 968
200
708
1018
758
14
4
100 1007
715
200 1077
200
785
1127
835
14
4
