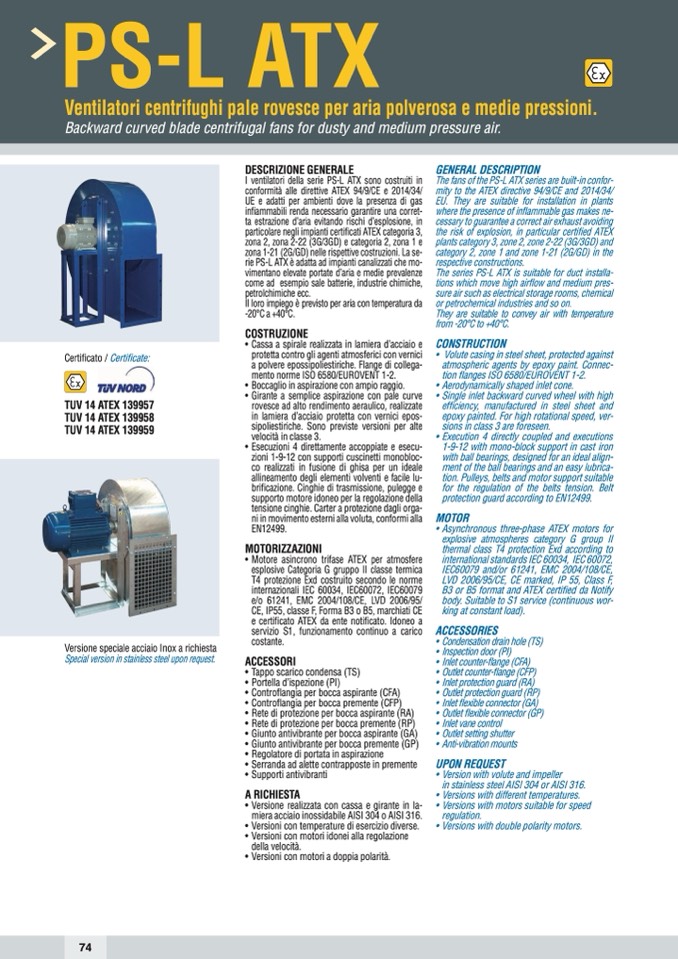

PS-L ATX

Ventilatori centrifughi pale rovesce per aria polverosa e medie pressioni.

Backward curved blade centrifugal fans for dusty and medium pressure air.

Certificato / Certificate:

DESCRIZIONE GENERALE

I ventilatori della serie PS-L ATX sono costruiti in

conformità alle direttive ATEX 94/9/CE e 2014/34/

UE e adatti per ambienti dove la presenza di gas

infiammabili renda necessario garantire una corret-

ta estrazione d’aria evitando rischi d’esplosione, in

particolare negli impianti certificati ATEX categoria 3,

zona 2, zona 2-22 (3G/3GD) e categoria 2, zona 1 e

zona 1-21 (2G/GD) nelle rispettive costruzioni. La se-

rie PS-L ATX è adatta ad impianti canalizzati che mo-

vimentano elevate portate d’aria e medie prevalenze

come ad esempio sale batterie, industrie chimiche,

petrolchimiche ecc.

Il loro impiego è previsto per aria con temperatura da

-20°C a +40°C.

COSTRUZIONE

• Cassa a spirale realizzata in lamiera d’acciaio e

protetta contro gli agenti atmosferici con vernici

a polvere epossipoliestiriche. Flange di collega-

mento norme ISO 6580/EUROVENT 1-2.

• Boccaglio in aspirazione con ampio raggio.

GENERAL DESCRIPTION

The fans of the PS-L ATX series are built-in confor-

mity to the ATEX directive 94/9/CE and 2014/34/

EU. They are suitable for installation in plants

where the presence of inflammable gas makes ne-

cessary to guarantee a correct air exhaust avoiding

the risk of explosion, in particular certified ATEX

plants category 3, zone 2, zone 2-22 (3G/3GD) and

category 2, zone 1 and zone 1-21 (2G/GD) in the

respective constructions.

The series PS-L ATX is suitable for duct installa-

tions which move high airflow and medium pres-

sure air such as electrical storage rooms, chemical

or petrochemical industries and so on.

They are suitable to convey air with temperature

from -20°C to +40°C.

CONSTRUCTION

• Volute casing in steel sheet, protected against

atmospheric agents by epoxy paint. Connec-

tion flanges ISO 6580/EUROVENT 1-2.

• Aerodynamically shaped inlet cone.

• Single inlet backward curved wheel with high

efficiency, manufactured in steel sheet and

epoxy painted. For high rotational speed, ver-

sions in class 3 are foreseen.

• Execution 4 directly coupled and executions

1-9-12 with mono-block support in cast iron

with ball bearings, designed for an ideal align-

ment of the ball bearings and an easy lubrica-

tion. Pulleys, belts and motor support suitable

for the regulation of the belts tension. Belt

protection guard according to EN12499.

MOTOR

• Asynchronous three-phase ATEX motors for

explosive atmospheres category G group II

thermal class T4 protection Exd according to

international standards IEC 60034, IEC 60072,

IEC60079 and/or 61241, EMC 2004/108/CE,

LVD 2006/95/CE, CE marked, IP 55, Class F,

B3 or B5 format and ATEX certified da Notify

body. Suitable to S1 service (continuous wor-

king at constant load).

ACCESSORIES

• Condensation drain hole (TS)

• Inspection door (PI)

• Inlet counter-flange (CFA)

• Outlet counter-flange (CFP)

• Inlet protection guard (RA)

• Outlet protection guard (RP)

• Inlet flexible connector (GA)

• Outlet flexible connector (GP)

• Inlet vane control

• Outlet setting shutter

• Anti-vibration mounts

UPON REQUEST

• Version with volute and impeller

in stainless steel AISI 304 or AISI 316.

• Versions with different temperatures.

• Versions with motors suitable for speed

regulation.

• Versions with double polarity motors.

• Girante a semplice aspirazione con pale curve

TUV 14 ATEX 139957

rovesce ad alto rendimento aeraulico, realizzate

TUV 14 ATEX 139958

TUV 14 ATEX 139959

in lamiera d’acciaio protetta con vernici epos-

sipoliestiriche. Sono previste versioni per alte

velocità in classe 3.

• Esecuzioni 4 direttamente accoppiate e esecu-

zioni 1-9-12 con supporti cuscinetti monobloc-

co realizzati in fusione di ghisa per un ideale

allineamento degli elementi volventi e facile lu-

brificazione. Cinghie di trasmissione, pulegge e

supporto motore idoneo per la regolazione della

tensione cinghie. Carter a protezione dagli orga-

ni in movimento esterni alla voluta, conformi alla

EN12499.

MOTORIZZAZIONI

• Motore asincrono trifase ATEX per atmosfere

esplosive Categoria G gruppo II classe termica

T4 protezione Exd costruito secondo le norme

internazionali IEC 60034, IEC60072, IEC60079

e/o 61241, EMC 2004/108/CE, LVD 2006/95/

CE, IP55, classe F, Forma B3 o B5, marchiati CE

e certificato ATEX da ente notificato. Idoneo a

servizio S1, funzionamento continuo a carico

costante.

ACCESSORI

• Tappo scarico condensa (TS)

• Portella d’ispezione (PI)

• Controflangia per bocca aspirante (CFA)

• Controflangia per bocca premente (CFP)

• Rete di protezione per bocca aspirante (RA)

• Rete di protezione per bocca premente (RP)

• Giunto antivibrante per bocca aspirante (GA)

• Giunto antivibrante per bocca premente (GP)

• Regolatore di portata in aspirazione

• Serranda ad alette contrapposte in premente

• Supporti antivibranti

A RICHIESTA

• Versione realizzata con cassa e girante in la-

miera acciaio inossidabile AISI 304 o AISI 316.

• Versioni con temperature di esercizio diverse.

• Versioni con motori idonei alla regolazione

della velocità.

• Versioni con motori a doppia polarità.

Versione speciale acciaio Inox a richiesta

Special version in stainless steel upon request.
