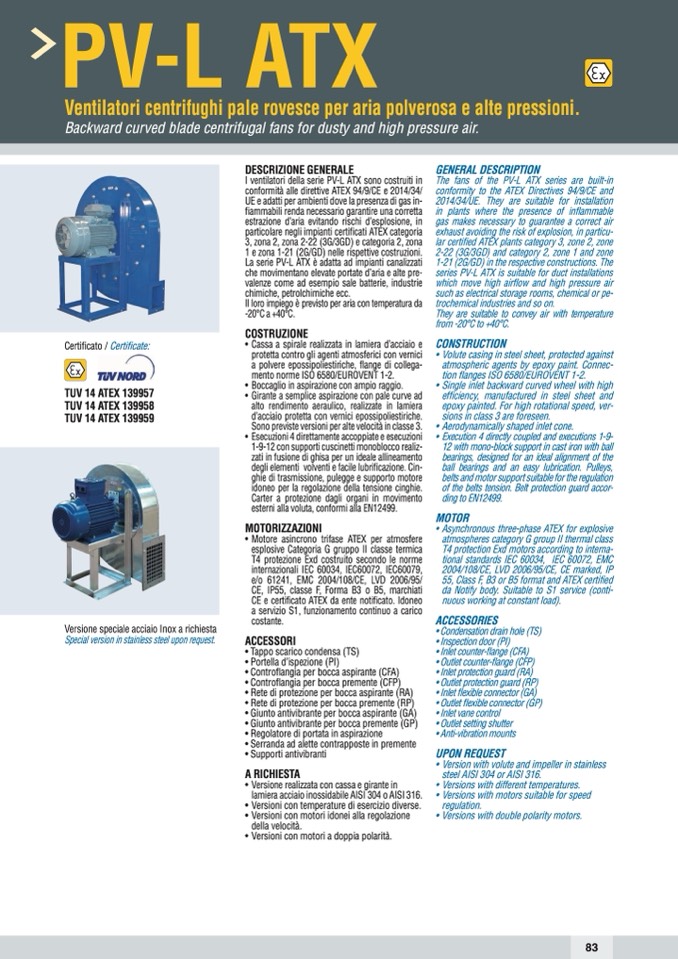

PV-L ATX

Ventilatori centrifughi pale rovesce per aria polverosa e alte pressioni.

Backward curved blade centrifugal fans for dusty and high pressure air.

DESCRIZIONE GENERALE

I ventilatori della serie PV-L ATX sono costruiti in

conformità alle direttive ATEX 94/9/CE e 2014/34/

UE e adatti per ambienti dove la presenza di gas in-

fiammabili renda necessario garantire una corretta

estrazione d’aria evitando rischi d’esplosione, in

particolare negli impianti certificati ATEX categoria

3, zona 2, zona 2-22 (3G/3GD) e categoria 2, zona

1 e zona 1-21 (2G/GD) nelle rispettive costruzioni.

La serie PV-L ATX è adatta ad impianti canalizzati

che movimentano elevate portate d’aria e alte pre-

valenze come ad esempio sale batterie, industrie

chimiche, petrolchimiche ecc.

Il loro impiego è previsto per aria con temperatura da

-20°C a +40°C.

COSTRUZIONE

• Cassa a spirale realizzata in lamiera d’acciaio e

protetta contro gli agenti atmosferici con vernici

a polvere epossipoliestiriche, flange di collega-

mento norme ISO 6580/EUROVENT 1-2.

GENERAL DESCRIPTION

The fans of the PV-L ATX series are built-in

conformity to the ATEX Directives 94/9/CE and

2014/34/UE. They are suitable for installation

in plants where the presence of inflammable

gas makes necessary to guarantee a correct air

exhaust avoiding the risk of explosion, in particu-

lar certified ATEX plants category 3, zone 2, zone

2-22 (3G/3GD) and category 2, zone 1 and zone

1-21 (2G/GD) in the respective constructions. The

series PV-L ATX is suitable for duct installations

which move high airflow and high pressure air

such as electrical storage rooms, chemical or pe-

trochemical industries and so on.

They are suitable to convey air with temperature

from -20°C to +40°C.

CONSTRUCTION

• Volute casing in steel sheet, protected against

atmospheric agents by epoxy paint. Connec-

tion flanges ISO 6580/EUROVENT 1-2.

• Single inlet backward curved wheel with high

efficiency, manufactured in steel sheet and

epoxy painted. For high rotational speed, ver-

sions in class 3 are foreseen.

• Aerodynamically shaped inlet cone.

• Execution 4 directly coupled and executions 1-9-

12 with mono-block support in cast iron with ball

bearings, designed for an ideal alignment of the

ball bearings and an easy lubrication. Pulleys,

belts and motor support suitable for the regulation

of the belts tension. Belt protection guard accor-

ding to EN12499.

MOTOR

• Asynchronous three-phase ATEX for explosive

atmospheres category G group II thermal class

T4 protection Exd motors according to interna-

tional standards IEC 60034, IEC 60072, EMC

2004/108/CE, LVD 2006/95/CE, CE marked, IP

55, Class F, B3 or B5 format and ATEX certified

da Notify body. Suitable to S1 service (conti-

nuous working at constant load).

ACCESSORIES

• Condensation drain hole (TS)

• Inspection door (PI)

• Inlet counter-flange (CFA)

• Outlet counter-flange (CFP)

• Inlet protection guard (RA)

• Outlet protection guard (RP)

• Inlet flexible connector (GA)

• Outlet flexible connector (GP)

• Inlet vane control

• Outlet setting shutter

• Anti-vibration mounts

UPON REQUEST

• Version with volute and impeller in stainless

steel AISI 304 or AISI 316.

• Versions with different temperatures.

• Versions with motors suitable for speed

regulation.

• Versions with double polarity motors.

Certificato / Certificate:

TUV 14 ATEX 139957

TUV 14 ATEX 139958

alto rendimento aeraulico, realizzate in lamiera

TUV 14 ATEX 139959

d’acciaio protetta con vernici epossipoliestiriche.

Sono previste versioni per alte velocità in classe 3.

• Esecuzioni 4 direttamente accoppiate e esecuzioni

1-9-12 con supporti cuscinetti monoblocco realiz-

zati in fusione di ghisa per un ideale allineamento

degli elementi volventi e facile lubrificazione. Cin-

ghie di trasmissione, pulegge e supporto motore

idoneo per la regolazione della tensione cinghie.

Carter a protezione dagli organi in movimento

esterni alla voluta, conformi alla EN12499.

MOTORIZZAZIONI

• Motore asincrono trifase ATEX per atmosfere

esplosive Categoria G gruppo II classe termica

T4 protezione Exd costruito secondo le norme

internazionali IEC 60034, IEC60072, IEC60079,

e/o 61241, EMC 2004/108/CE, LVD 2006/95/

CE, IP55, classe F, Forma B3 o B5, marchiati

CE e certificato ATEX da ente notificato. Idoneo

a servizio S1, funzionamento continuo a carico

costante.

ACCESSORI

• Tappo scarico condensa (TS)

• Portella d’ispezione (PI)

• Controflangia per bocca aspirante (CFA)

• Controflangia per bocca premente (CFP)

• Rete di protezione per bocca aspirante (RA)

• Rete di protezione per bocca premente (RP)

• Giunto antivibrante per bocca aspirante (GA)

• Giunto antivibrante per bocca premente (GP)

• Regolatore di portata in aspirazione

• Serranda ad alette contrapposte in premente

• Supporti antivibranti

A RICHIESTA

• Versione realizzata con cassa e girante in

lamiera acciaio inossidabile AISI 304 o AISI 316.

• Versioni con temperature di esercizio diverse.

• Versioni con motori idonei alla regolazione

della velocità.

• Versioni con motori a doppia polarità.

• Boccaglio in aspirazione con ampio raggio.

• Girante a semplice aspirazione con pale curve ad

Versione speciale acciaio Inox a richiesta

Special version in stainless steel upon request.
