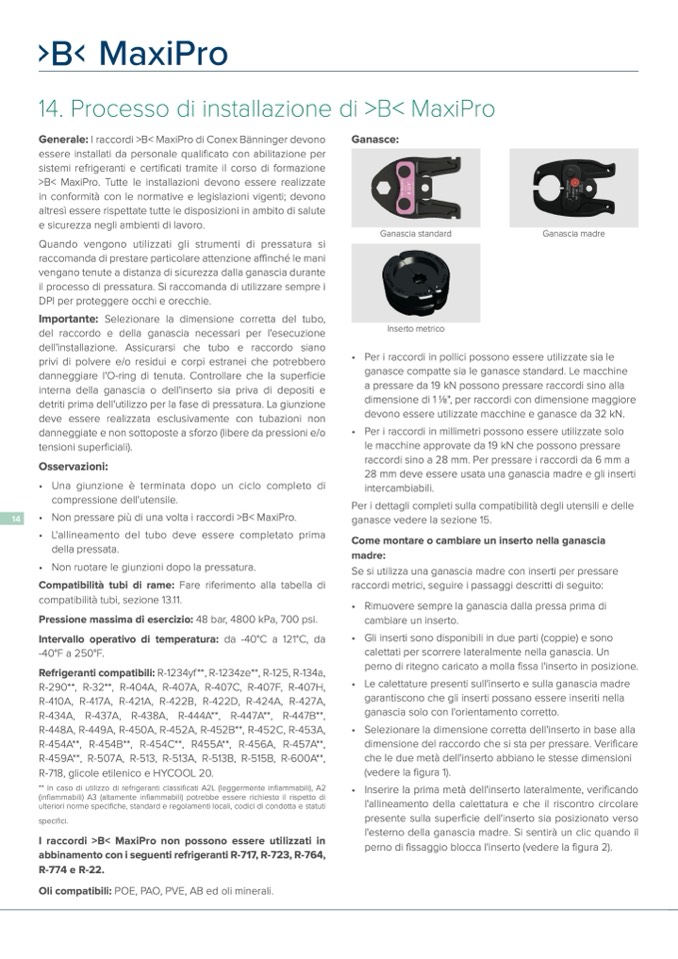

14. Processo di installazione di >B< MaxiPro
Generale: I raccordi >B< MaxiPro di Conex Bänninger devono
Ganasce:
essere installati da personale qualificato con abilitazione pe
r
sistemi refrigeranti e certificati tramite il corso di formazion
e
>B< MaxiPro. Tutte le installazioni devono essere realizzate
in conformità con le normative e legislazioni vigenti; devon
o
altresì essere rispettate tutte le disposizioni in ambito di salut
e
e sicurezza negli ambienti di lavoro
.
Quando vengono utilizzati gli strumenti di pressatura si
raccomanda di prestare particolare attenzione affinché le man
i
vengano tenute a distanza di sicurezza dalla ganascia durant
e
il processo di pressatura. Si raccomanda di utilizzare sempre i
DPI per proteggere occhi e orecchie.
Importante: Selezionare la dimensione corretta del tubo,
del raccordo e della ganascia necessari per l'esecuzion
e
dell'installazione. Assicurarsi che tubo e raccordo siano
privi di polvere e/o residui e corpi estranei che potrebbero
danneggiare l'O-ring di tenuta. Controllare che la superficie
interna della ganascia o dell'inserto sia priva di depositi e
detriti prima dell'utilizzo per la fase di pressatura. La giunzion
e
deve essere realizzata esclusivamente con tubazioni non
danneggiate e non sottoposte a sforzo (libere da pressioni e/
o
tensioni super
ficiali).
Osservazioni:
•
•
•
Una giunzione è terminata dopo un ciclo completo d
i
compressione dell'utensile.
Non pressare più di una volta i raccordi >B< MaxiPro
.
L'allineamento del tubo deve essere completato prima
della pressata.
•
Non ruotare le giunzioni dopo la pressatura.
Compatibilità tubi di rame: Fare riferimento alla tabella di
compatibilità tubi, sezione 13.11
.
Pressione massima di esercizio: 48 bar, 4800 kPa, 700 psi
.
Intervallo operativo di temperatura: da -40°C a 121°C, d
a
-40°F a 250°F
.
Refrigeranti compatibili: R-1234yf**, R-1234ze**, R-125, R-134a,
R-290**, R-32**, R-404A, R-407A, R-407C, R-407F, R-407H,
R-410A, R-417A, R-421A, R-422B, R-422D, R-424A, R-427A
,
R-434A, R-437A, R-438A, R-444A**, R-447A**, R-447B**
,
R-448A, R-449A, R-450A, R-452A, R-452B**, R-452C, R-453A
,
R-454A**, R-454B**, R-454C**, R455A**, R-456A, R-457A**,
R-459A**, R-507A, R-513, R-513A, R-513B, R-515B, R-600A**,
R-718, glicole etilenico e HYCOOL 20
.
** In caso di utilizzo di refrigeranti classificati A2L (leggermente infiammabili), A
2
(infiammabili) A3 (altamente infiammabili) potrebbe essere richiesto il rispetto di
ulteriori norme specifiche, standard e regolamenti locali, codici di condotta e statuti
specifici.
I raccordi >B< MaxiPro non possono essere utilizzati in
abbinamento con i seguenti refrigeranti R-717, R-723, R-764,
R-774 e R-22
.
Oli compatibili: POE, PAO, PVE, AB ed oli minerali
.
Ganascia standard
Ganascia madr
e
Inserto metrico
•
•
Per i raccordi in pollici possono essere utilizzate sia l
e
ganasce compatte sia le ganasce standard. Le macchin
e
a pressare da 19 kN possono pressare raccordi sino all
a
dimensione di 1 1/8", per raccordi con dimensione maggiore
devono essere utilizzate macchine e ganasce da 32 kN
.
Per i raccordi in millimetri possono essere utilizzate solo
le macchine approvate da 19 kN che possono pressare
raccordi sino a 28 mm. Per pressare i raccordi da 6 mm
a
28 mm deve essere usata una ganascia madre e gli inserti
intercambiabili
.
Per i dettagli completi sulla compatibilità degli utensili e dell
e
ganasce vedere la sezione 15.
Come montare o cambiare un inserto nella ganascia
madre:
Se si utilizza una ganascia madre con inserti per pressar
e
raccordi metrici, seguire i passaggi descritti di seguito
:
•
Rimuovere sempre la ganascia dalla pressa prima d
i
cambiare un inserto.
•
•
•
•
Gli inserti sono disponibili in due parti (coppie) e son
o
calettati per scorrere lateralmente nella ganascia. U
n
perno di ritegno caricato a molla fissa l'inserto in posizione
.
Le calettature presenti sull'inserto e sulla ganascia madre
garantiscono che gli inserti possano essere inseriti nell
a
ganascia solo con l'orientamento corretto
.
Selezionare la dimensione corretta dell'inserto in base all
a
dimensione del raccordo che si sta per pressare. Verificar
e
che le due metà dell'inserto abbiano le stesse dimensioni
(vedere la figura 1)
.
Inserire la prima metà dell'inserto lateralmente, verificand
o
l'allineamento della calettatura e che il riscontro circolar
e
presente sulla superficie dell'inserto sia posizionato verso
l'esterno della ganascia madre. Si sentirà un clic quando il
perno di fissaggio blocca l'inserto (vedere la figura 2).
