Ripetere con l'altra metà dell'inserto (vedere la figura 3)

.

Per rimuovere l’inserto esistente, premere i due pulsant

i

presenti sulla ganascia, uno davanti ed uno nella part

e

posteriore: l’inserto verrà così rimosso (vedere la figura 5).

Per evitare di perdere l’inserto, assicurarsi che esso cad

a

nella mano dell’installatore o su una superficie di lavoro.

•

R

iporre l'inserto rimosso nell'apposita valigetta (vedere l

a

figura 6).

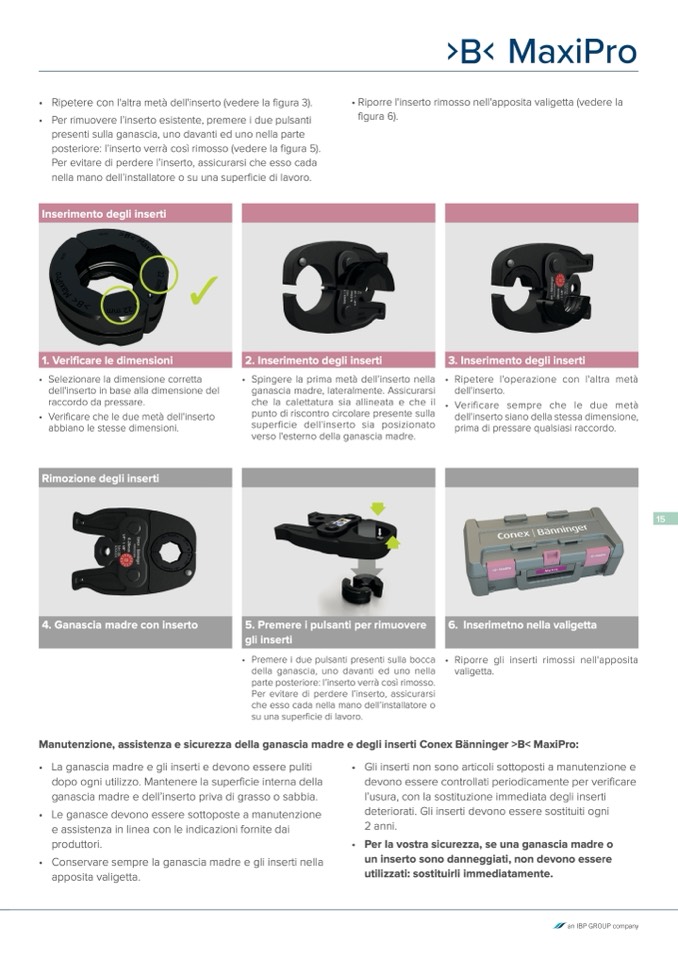

Inserimento degli inserti



•

•

1. Verificare le dimensioni

Selezionare la dimensione corrett

a

dell'inserto in base alla dimensione del

raccordo da pressare

.

Verificare che le due metà dell'inserto

abbiano le stesse dimensioni

.

•

2. Inserimento degli inserti

Spingere la prima metà dell’inserto nell

a

ganascia madre, lateralmente. Assicurarsi

che la calettatura sia allineata e che i

l

punto di riscontro circolare presente sulla

superficie dell'inserto sia posizionato

verso l'esterno della ganascia madre

.

•

•

3. Inserimento degli insert

i

Ripetere l'operazione con l'altra metà

dell'inserto.

Verificare sempre che le due met

à

dell'inserto siano della stessa dimensione,

prima di pressare qualsiasi raccordo.

Rimozione degli inserti



15



4. Ganascia madre con inserto

5. Premere i pulsanti per rimuovere

gli inserti

6. Inserimetno nella valigetta

•

Premere i due pulsanti presenti sulla bocca

della ganascia, uno davanti ed uno nella

parte posteriore: l’inserto verrà così rimosso

.

Per evitare di perdere l’inserto, assicurarsi

che esso cada nella mano dell’installatore o

su una superficie di lavoro.

•

Riporre gli inserti rimossi nell'apposit

a

valigetta

.

Manutenzione, assistenza e sicurezza della ganascia madre e degli inserti Conex Bänninger >B< MaxiPro:

•

•

•

La ganascia madre e gli inserti e devono essere pulit

i

dopo ogni utilizzo. Mantenere la superficie interna dell

a

ganascia madre e dell’inserto priva di grasso o sabbia

.

Le ganasce devono essere sottoposte a manutenzion

e

e assistenza in linea con le indicazioni fornite da

i

produttori

.

Conservare sempre la ganascia madre e gli inserti nella

apposita valigetta

.

•

Gli inserti non sono articoli sottoposti a manutenzione

e

devono essere controllati periodicamente per verificar

e

l’usura, con la sostituzione immediata degli inserti

deteriorati. Gli inserti devono essere sostituiti ogni

2 anni

.

•

Per la vostra sicurezza, se una ganascia madre o

un inserto sono danneggiati, non devono esser

e

utilizzati: sostituirli immediatamente.
