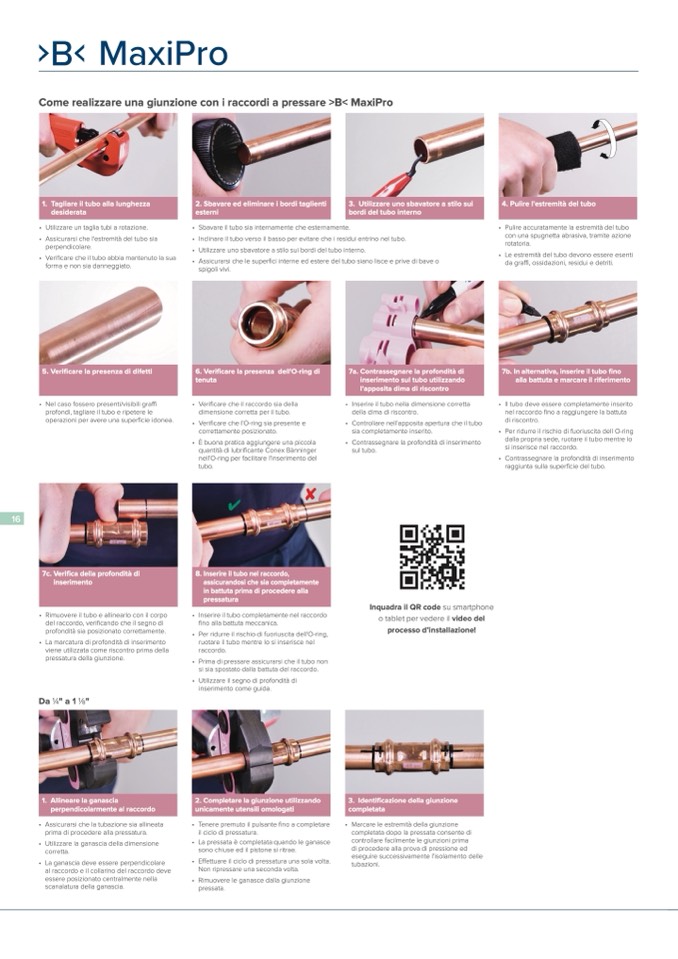

Come realizzare una giunzione con i raccordi a pressare >B< MaxiPr
o
•
•
•
1.
Tag
liare il tubo alla lunghezza
desiderata
Utilizzare un taglia tubi a rotazione
.
Assicurarsi che l'estremità del tubo sia
perpendicolare.
Verificare che il tubo abbia mantenuto la sua
forma e non sia danneggiato.
•
•
•
•
2. Sbavare ed eliminare i bordi taglienti
estern
i
3. Utilizzare uno sbavatore a stilo su
i
bordi del tubo interno
Sbavare il tubo sia internamente che esternamente
.
Inclinare il tubo verso il basso per evitare che i residui entrino nel tubo.
Utilizzare uno sbavatore a stilo sui bordi del tubo interno
.
Assicurarsi che le superfici interne ed estere del tubo siano lisce e prive di bave
o
spigoli vivi.
•
5. Veri
ficare la presenza di difetti
Nel caso fossero presenti/visibili graff
i
profondi, tagliare il tubo e ripetere le
operazioni per avere una superficie idonea.
•
•
•
6. Verificare la presenza dell'O-ring d
i
tenut
a
Verificare che il raccordo sia della
dimensione corretta per il tubo.
Verificare che l'O-ring sia presente
e
correttamente posizionato.
È buona pratica aggiungere una piccol
a
quantità di lubrificante Conex Bänninge
r
nell'O-ring per facilitare l'inserimento del
tubo
.
•
•
•
7a.
Contrassegnare
la profondità d
i
inserimento sul tubo utilizzando
l'apposita dima di riscontro
Inserire il tubo nella dimensione corretta
della dima di riscontro.
Controllare nell'apposita apertura che il tubo
sia completamente inserito.
Contrassegnare la profondità di inserimento
sul tubo
.
7c.
Ver
ifica della profondità di
inseriment
o
•
•
Rimuovere il tubo e allinearlo con il corpo
del raccordo, verificando che il segno d
i
profondità sia posizionato correttamente.
La marcatura di profondità di inseriment
o
viene utilizzata come riscontro prima dell
a
pressatura della giunzione
.
Da 1/4" a 1 1/8"
•
•
•
•
8.
Inserire il tubo nel raccordo,
assicurandosi che sia completament
e
in battuta prima di procedere all
a
pressatur
a
Inserire il tubo completamente nel raccordo
fino alla battuta meccanica.
Per ridurre il rischio di fuoriuscita dell'O-ring
,
ruotare il tubo mentre lo si inserisce nel
raccordo
.
Prima di pressare assicurarsi che il tubo no
n
si sia spostato dalla battuta del raccordo.
Utilizzare il segno di profondità d
i
inserimento come guida
.
Inquadra il QR code su smartphon
e
o tablet per vedere il video de
l
processo d’installazione!
•
•
•
1.
A
llineare la ganasci
a
perpendicolarmente al raccordo
Assicurarsi che la tubazione sia allineata
prima di procedere alla pressatura
.
Utilizzare la ganascia della dimension
e
corretta
.
La ganascia deve essere perpendicolare
al raccordo e il collarino del raccordo dev
e
essere posizionato centralmente nell
a
scanalatura della ganascia
.
•
•
•
•
2. Completare la giunzione utilizzando
unicamente utensili omologati
Tenere premuto il pulsante fino a completare
il ciclo di pressatura.
La pressata è completata quando le ganasce
sono chiuse ed il pistone si ritrae.
Effettuare il ciclo di pressatura una sola volta.
Non ripressare una seconda volta.
Rimuovere le ganasce dalla giunzione
pressata
.
3. Identi
ficazione della giunzione
completat
a
•
Marcare le estremità della giunzion
e
completata dopo la pressata consente d
i
controllare facilmente le giunzioni prim
a
di procedere alla prova di pressione e
d
eseguire successivamente l'isolamento dell
e
tubazioni
.
•
•
•
•
•
4. Pulire l'estremità del tubo
Pulire accuratamente la estremità del tubo
con una spugnetta abrasiva, tramite azione
rotatoria.
Le estremità del tubo devono essere esenti
da graffi, ossidazioni, residui e detriti.
7b.
In alternativa, inserire il tubo
fino
alla battuta e marcare il riferiment
o
Il tubo deve essere completamente inserito
nel raccordo fino a raggiungere la battuta
di riscontro
.
Per ridurre il rischio di fuoriuscita dell O-rin
g
dalla propria sede, ruotare il tubo mentre l
o
si inserisce nel raccordo
.
Contrassegnare la profondità di inseriment
o
raggiunta sulla superficie del tubo.
