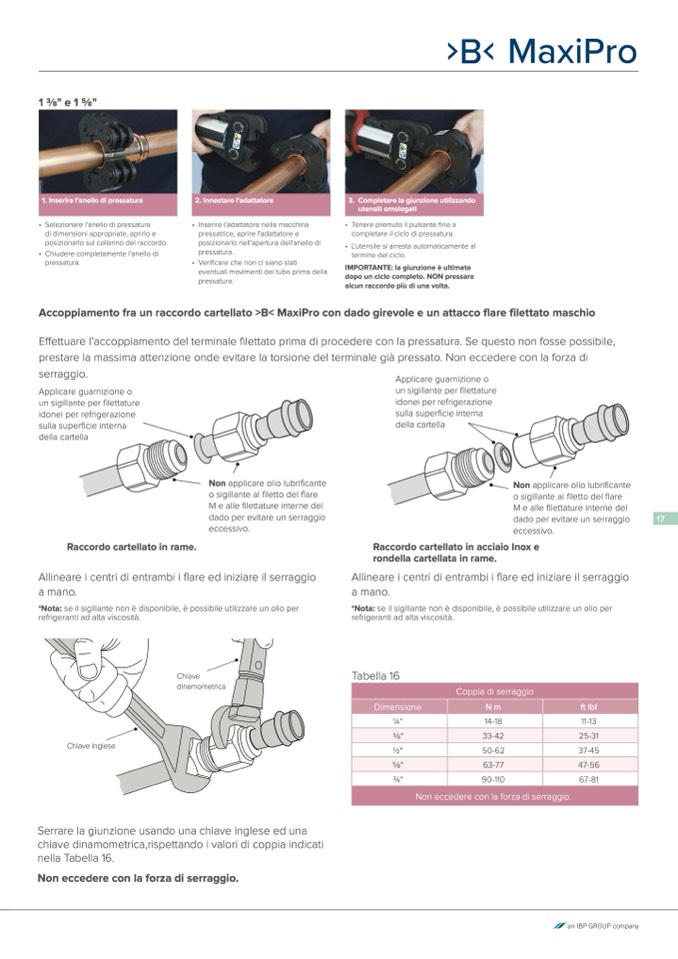

1 3/8" e 1 5/8"
•
•
1. Inserire l'anello di pressatura
Selezionare l'anello di pressatura
di dimensioni appropriate, aprirlo e
posizionarlo sul collarino del raccordo
.
Chiudere completamente l'anello d
i
pressatura
.
2.
Innestare l'adattatore
3.
Comp
letare la giunzione utilizzando
utensili omologati
•
•
Inserire l'adattatore nella macchina
pressatrice, aprire l'adattatore e
posizionarlo nell'apertura dell'anello d
i
pressatura.
Verificare che non ci siano stat
i
eventuali movimenti del tubo prima della
pressatura.
•
Tenere premuto il pulsante fino
a
completare il ciclo di pressatura
.
•
L'utensile si arresta automaticamente a
l
termine del ciclo.
IMPORTANTE: la giunzione è ultimat
a
dopo un ciclo completo. NON pressare
alcun raccordo più di una volta.
Accoppiamento fra un raccordo cartellato >B< MaxiPro con dado girevole e un attacco flare filettato maschi
o
Effettuare l’accoppiamento del terminale filettato prima di procedere con la pressatura. Se questo non fosse possibile
,
prestare la massima attenzione onde evitare la torsione del terminale già pressato. Non eccedere con la forza di
serraggio
.
Applicare guarnizione o
un sigillante per filettatur
e
idonei per refrigerazione
sulla superficie interna
della cartell
a
Applicare guarnizione o
un sigillante per filettature
idonei per refrigerazione
sulla superficie interna
della cartella
Non applicare olio lubrificant
e
o sigillante al filetto del flar
e
M e alle filettature interne de
l
dado per evitare un serraggi
o
eccessivo
.
Non applicare olio lubrificante
o sigillante al filetto del flare
M e alle filettature interne del
dado per evitare un serraggi
o
eccessivo.
17
Raccordo cartellato in rame.
Raccordo cartellato in acciaio Inox e
rondella cartellata in rame
.
Allineare i centri di entrambi i flare ed iniziare il serraggi
o
a mano.
*Nota: se il sigillante non è disponibile, è possibile utilizzare un olio per
refrigeranti ad alta viscosità.
Allineare i centri di entrambi i flare ed iniziare il serraggi
o
a mano
.
*Nota: se il sigillante non è disponibile, è possibile utilizzare un olio per
refrigeranti ad alta viscosità
.
Chiav
e
Torque
dinamometric
a
wrenc
h
Tabella 1
6
Coppia di serraggio
Dimensione
N m
ft lbf
1/4"
14-18
11-1
3
3/8"
33-42
25-3
1
Chiave inglese
Spanner
1/2"
50-62
37-4
5
5/8"
63-77
47-56
3/4"
90-110
67-8
1
Non eccedere con la forza di serraggio.
Tighten joint using torque wrench.
Serrare la giunzione usando una chiave inglese ed un
a
chiave dinamometrica,rispettando i valori di coppia indicati
nella Tabella 16.
Non eccedere con la forza di serraggio.
