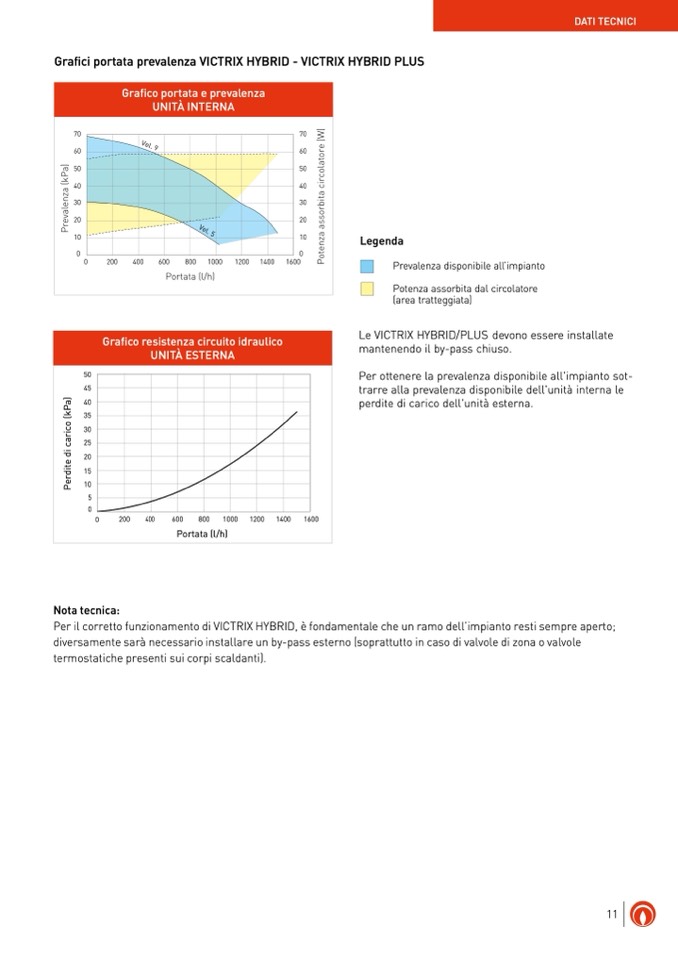

Grafici portata prevalenza VICTRIX HYBRID - VICTRIX HYBRID PLUS

50

45

40

35

30

25

20

15

10

5

0

Nota tecnica:

Grafico portata e prevalenza

UNITÀ INTERNA

Grafico resistenza circuito idraulico

UNITÀ ESTERNA

Legenda

Prevalenza disponibile all’impianto

Potenza assorbita dal circolatore

(area tratteggiata)

Le VICTRIX HYBRID/PLUS devono essere installate

mantenendo il by-pass chiuso.

Per ottenere la prevalenza disponibile all'impianto sot-

trarre alla prevalenza disponibile dell'unità interna le

perdite di carico dell'unità esterna.

0

200

400

600

800

1000

Portata (l/h)

1200

1400

1600

Per il corretto funzionamento di VICTRIX HYBRID, è fondamentale che un ramo dell’impianto resti sempre aperto;

diversamente sarà necessario installare un by-pass esterno (soprattutto in caso di valvole di zona o valvole

termostatiche presenti sui corpi scaldanti).

DATI TECNICI
