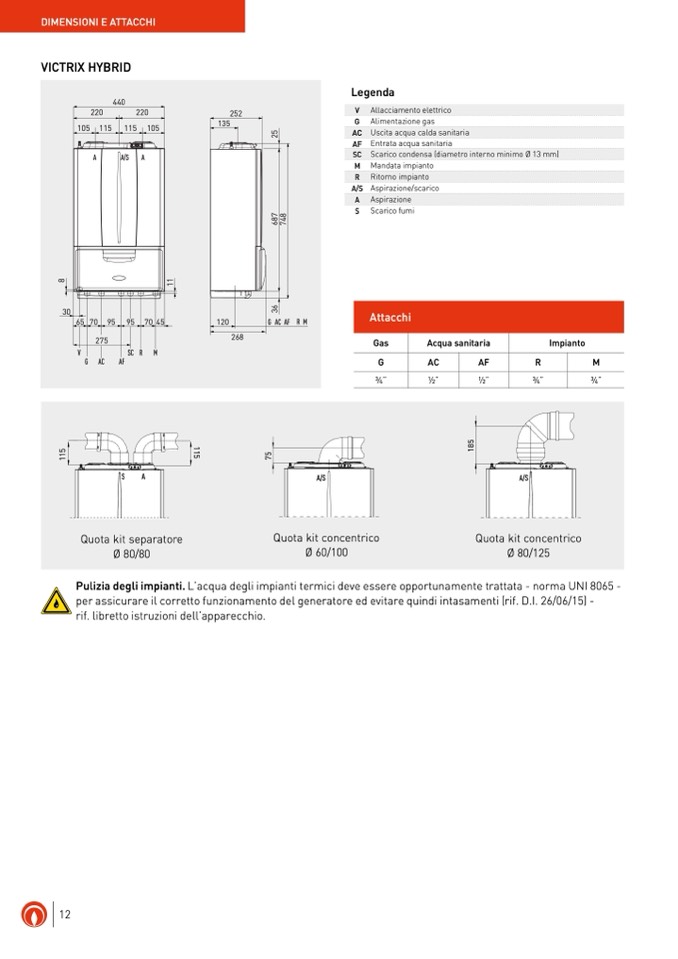

DIMENSIONI E ATTACCHI

VICTRIX HYBRID

440

105 115 115 105

A

A/S

A

Legenda

V Allacciamento elettrico

G Alimentazione gas

AC Uscita acqua calda sanitaria

AF Entrata acqua sanitaria

SC Scarico condensa (diametro interno minimo Ø 13 mm)

M Mandata impianto

R Ritorno impianto

A/S Aspirazione/scarico

A Aspirazione

S Scarico fumi

Attacchi

Gas

Acqua sanitaria

G

AC

AF

R

M

3⁄4”

1⁄2”

1⁄2”

3⁄4”

3⁄4”

A/S

Quota kit concentrico

Ø 80/125

30

275

120

12

220

220

252

135

65 70 95 95 70 45

G AC AF R M

V

SC

R

M

G

A

C

AF

1

1

5

1

1

5

8

7

5

3

6

6

8

7

2

5

7

4

8

1

8

5

1

1

S

A

A/S

Quota kit separatore

Ø 80/80

Quota kit concentrico

Ø 60/100

268

Impianto

Pulizia degli impianti. L’acqua degli impianti termici deve essere opportunamente trattata - norma UNI 8065 -

per assicurare il corretto funzionamento del generatore ed evitare quindi intasamenti (rif. D.I. 26/06/15) -

rif. libretto istruzioni dell’apparecchio.
