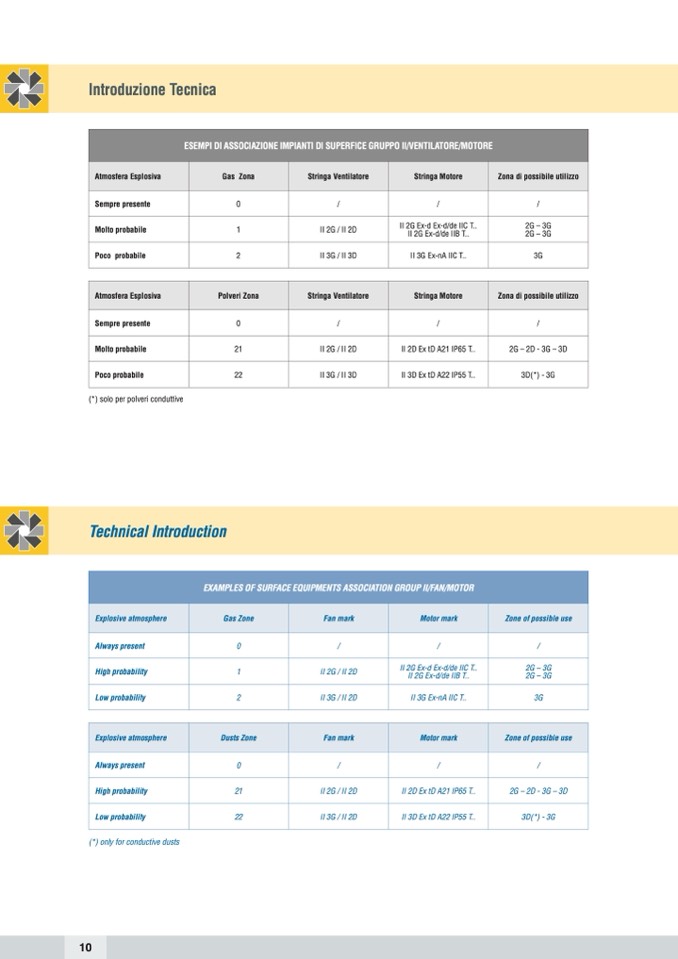

Introduzione Tecnica

ESEMPI DI ASSOCIAZIONE IMPIANTI DI SUPERFICE GRUPPO II/VENTILATORE/MOTORE

Atmosfera Esplosiva

Gas Zona

Stringa Ventilatore

Stringa Motore

Zona di possibile utilizzo

Sempre presente

0

/

/

/

Molto probabile

1

II 2G / II 2D

II 2G Ex-d Ex-d/de IIC T..

II 2G Ex-d/de IIB T..

2G – 3G

2G – 3G

Poco probabile

2

II 3G / II 3D

II 3G Ex-nA IIC T..

3G

Atmosfera Esplosiva

Polveri Zona

Stringa Ventilatore

Stringa Motore

Zona di possibile utilizzo

Sempre presente

0

/

/

/

Molto probabile

21

II 2G / II 2D

II 2D Ex tD A21 IP65 T..

2G – 2D - 3G – 3D

Poco probabile

22

II 3G / II 3D

II 3D Ex tD A22 IP55 T..

3D(*) - 3G

(*) solo per polveri conduttive

Technical Introduction

EXAMPLES OF SURFACE EQUIPMENTS ASSOCIATION GROUP II/FAN/MOTOR

Explosive atmosphere

Gas Zone

Fan mark

Motor mark

Zone of possible use

Always present

0

/

/

/

High probability

1

II 2G / II 2D

II 2G Ex-d Ex-d/de IIC T..

II 2G Ex-d/de IIB T..

2G – 3G

2G – 3G

Low probability

2

II 3G / II 2D

II 3G Ex-nA IIC T..

3G

Explosive atmosphere

Dusts Zone

Fan mark

Motor mark

Zone of possible use

Always present

0

/

/

/

High probability

21

II 2G / II 2D

II 2D Ex tD A21 IP65 T..

2G – 2D - 3G – 3D

Low probability

22

II 3G / II 2D

II 3D Ex tD A22 IP55 T..

3D(*) - 3G

(*) only for conductive dusts
