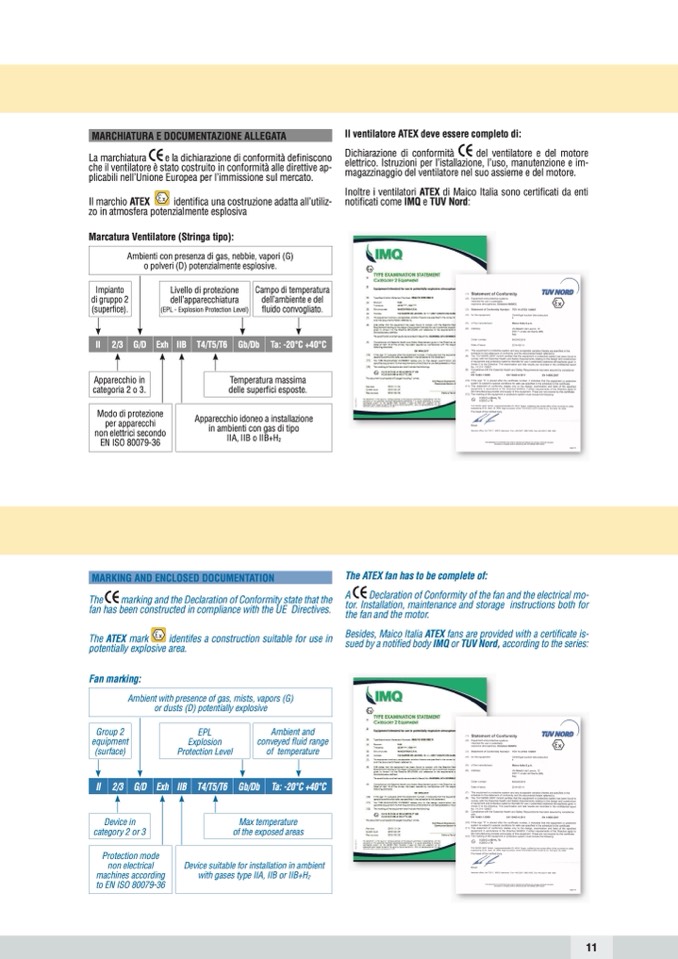

MARCHIATURA E DOCUMENTAZIONE ALLEGATA
La marchiatura e la dichiarazione di conformità definiscono
che il ventilatore è stato costruito in conformità alle direttive ap-
plicabili nell’Unione Europea per l’immissione sul mercato.
Il ventilatore ATEX deve essere completo di:
Dichiarazione di conformità del ventilatore e del motore
elettrico. Istruzioni per l’istallazione, l’uso, manutenzione e im-
magazzinaggio del ventilatore nel suo assieme e del motore.
Inoltre i ventilatori ATEX di Maico Italia sono certificati da enti
Il marchio ATEX
identifica una costruzione adatta all’utiliz- notificati come IMQ e TUV Nord:
Marcatura Ventilatore (Stringa tipo):
zo in atmosfera potenzialmente esplosiva
Ambienti con presenza di gas, nebbie, vapori (G)
o polveri (D) potenzialmente esplosive.
Livello di protezione
dell’apparecchiatura
(EPL - Explosion Protection Level)
Campo di temperatura
dell’ambiente e del
fluido convogliato.
Impianto
di gruppo 2
(superfice).
II
2/3
G/D
Exh
IIB
T4/T5/T6
Gb/Db
Ta: -20°C +40°C
Apparecchio in
categoria 2 o 3.
Temperatura massima
delle superfici esposte.
Modo di protezione
per apparecchi
non elettrici secondo
EN ISO 80079-36
Apparecchio idoneo a installazione
in ambienti con gas di tipo
IIA, IIB o IIB+H
2
MARKING AND ENCLOSED DOCUMENTATION
The marking and the Declaration of Conformity state that the
fan has been constructed in compliance with the UE Directives.
The ATEX mark
identifes a construction suitable for use in
potentially explosive area.
Fan marking:
The ATEX fan has to be complete of:
A Declaration of Conformity of the fan and the electrical mo-
tor. Installation, maintenance and storage instructions both for
the fan and the motor.
Besides, Maico Italia ATEX fans are provided with a certificate is-
sued by a notified body IMQ or TUV Nord, according to the series:
EPL
Explosion
Protection Level
Ambient and
conveyed fluid range
of temperature
Group 2
equipment
(surface)
Ambient with presence of gas, mists, vapors (G)
or dusts (D) potentially explosive
II
2/3
G/D
Exh
IIB
T4/T5/T6
Gb/Db
Ta: -20°C +40°C
Device in
category 2 or 3
Max temperature
of the exposed areas
Protection mode
non electrical
machines according
to EN ISO 80079-36
Device suitable for installation in ambient
with gases type IIA, IIB or IIB+H
2
