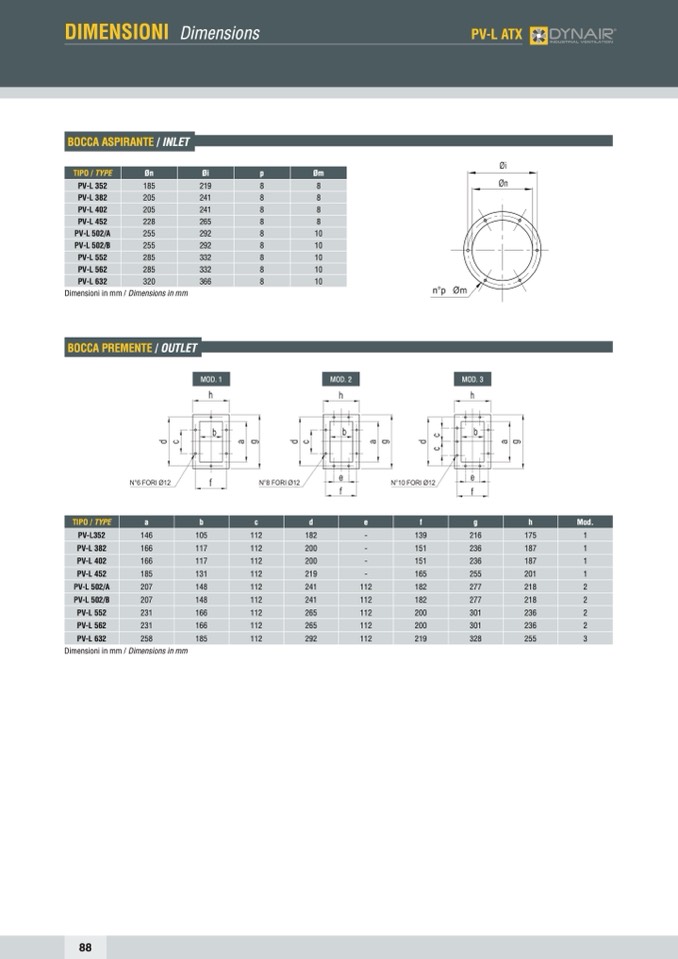

DIMENSIONI Dimensions

PV-L ATX

BOCCA ASPIRANTE / INLET

TIPO / TYPE

Øn

Øi

p

Øm

PV-L 352

185

219

8

8

PV-L 382

205

241

8

8

PV-L 402

205

241

8

8

PV-L 452

228

265

8

8

PV-L 502/A

255

292

8

10

PV-L 502/B

255

292

8

10

PV-L 552

285

332

8

10

PV-L 562

285

332

8

10

PV-L 632

320

366

8

10

Dimensioni in mm / Dimensions in mm

BOCCA PREMENTE / OUTLET

MOD. 1

MOD. 2

MOD. 3

TIPO / TYPE

a

b

c

d

e

f

g

h

Mod.

PV-L352

146

105

112

182

-

139

216

175

1

PV-L 382

166

117

112

200

-

151

236

187

1

PV-L 402

166

117

112

200

-

151

236

187

1

PV-L 452

185

131

112

219

-

165

255

201

1

PV-L 502/A

207

148

112

241

112

182

277

218

2

PV-L 502/B

207

148

112

241

112

182

277

218

2

PV-L 552

231

166

112

265

112

200

301

236

2

PV-L 562

231

166

112

265

112

200

301

236

2

PV-L 632

258

185

112

292

112

219

328

255

3

Dimensioni in mm / Dimensions in mm
