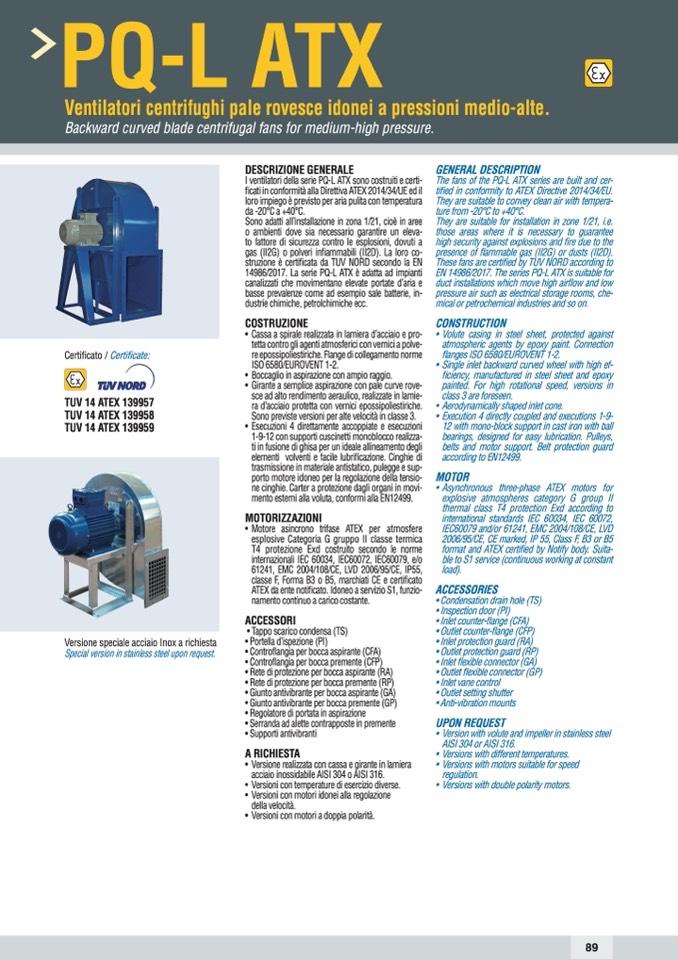

PQ-L ATX

Ventilatori centrifughi pale rovesce idonei a pressioni medio-alte.

Backward curved blade centrifugal fans for medium-high pressure.

Certificato / Certificate:

TUV 14 ATEX 139957

TUV 14 ATEX 139958

TUV 14 ATEX 139959

DESCRIZIONE GENERALE

I ventilatori della serie PQ-L ATX sono costruiti e certi-

ficati in conformità alla Direttiva ATEX 2014/34/UE ed il

loro impiego è previsto per aria pulita con temperatura

da -20°C a +40°C.

Sono adatti all’installazione in zona 1/21, cioè in aree

o ambienti dove sia necessario garantire un eleva-

to fattore di sicurezza contro le esplosioni, dovuti a

gas (II2G) o polveri infiammabili (II2D). La loro co-

struzione è certificata da TUV NORD secondo la EN

14986/2017. La serie PQ-L ATX è adatta ad impianti

canalizzati che movimentano elevate portate d’aria e

basse prevalenze come ad esempio sale batterie, in-

dustrie chimiche, petrolchimiche ecc.

COSTRUZIONE

• Cassa a spirale realizzata in lamiera d’acciaio e pro-

tetta contro gli agenti atmosferici con vernici a polve-

re epossipoliestiriche. Flange di collegamento norme

ISO 6580/EUROVENT 1-2.

• Boccaglio in aspirazione con ampio raggio.

• Girante a semplice aspirazione con pale curve rove-

sce ad alto rendimento aeraulico, realizzate in lamie-

ra d’acciaio protetta con vernici epossipoliestiriche.

Sono previste versioni per alte velocità in classe 3.

• Esecuzioni 4 direttamente accoppiate e esecuzioni

1-9-12 con supporti cuscinetti monoblocco realizza-

ti in fusione di ghisa per un ideale allineamento degli

elementi volventi e facile lubrificazione. Cinghie di

trasmissione in materiale antistatico, pulegge e sup-

porto motore idoneo per la regolazione della tensio-

ne cinghie. Carter a protezione dagli organi in movi-

mento esterni alla voluta, conformi alla EN12499.

MOTORIZZAZIONI

• Motore asincrono trifase ATEX per atmosfere

esplosive Categoria G gruppo II classe termica

T4 protezione Exd costruito secondo le norme

internazionali IEC 60034, IEC60072, IEC60079, e/o

61241, EMC 2004/108/CE, LVD 2006/95/CE, IP55,

classe F, Forma B3 o B5, marchiati CE e certificato

ATEX da ente notificato. Idoneo a servizio S1, funzio-

namento continuo a carico costante.

ACCESSORI

• Tappo scarico condensa (TS)

• Portella d’ispezione (PI)

• Controflangia per bocca aspirante (CFA)

• Controflangia per bocca premente (CFP)

• Rete di protezione per bocca aspirante (RA)

• Rete di protezione per bocca premente (RP)

• Giunto antivibrante per bocca aspirante (GA)

• Giunto antivibrante per bocca premente (GP)

• Regolatore di portata in aspirazione

• Serranda ad alette contrapposte in premente

• Supporti antivibranti

A RICHIESTA

• Versione realizzata con cassa e girante in lamiera

acciaio inossidabile AISI 304 o AISI 316.

• Versioni con temperature di esercizio diverse.

• Versioni con motori idonei alla regolazione

della velocità.

• Versioni con motori a doppia polarità.

GENERAL DESCRIPTION

The fans of the PQ-L ATX series are built and cer-

tified in conformity to ATEX Directive 2014/34/EU.

They are suitable to convey clean air with tempera-

ture from -20°C to +40°C.

They are suitable for installation in zone 1/21, i.e.

those areas where it is necessary to guarantee

high security against explosions and fire due to the

presence of flammable gas (II2G) or dusts (II2D).

These fans are certified by TUV NORD according to

EN 14986/2017. The series PQ-L ATX is suitable for

duct installations which move high airflow and low

pressure air such as electrical storage rooms, che-

mical or petrochemical industries and so on.

CONSTRUCTION

• Volute casing in steel sheet, protected against

atmospheric agents by epoxy paint. Connection

flanges ISO 6580/EUROVENT 1-2.

• Single inlet backward curved wheel with high ef-

ficiency, manufactured in steel sheet and epoxy

painted. For high rotational speed, versions in

class 3 are foreseen.

• Aerodynamically shaped inlet cone.

• Execution 4 directly coupled and executions 1-9-

12 with mono-block support in cast iron with ball

bearings, designed for easy lubrication. Pulleys,

belts and motor support. Belt protection guard

according to EN12499.

MOTOR

• Asynchronous three-phase ATEX motors for

explosive atmospheres category G group II

thermal class T4 protection Exd according to

international standards IEC 60034, IEC 60072,

IEC60079 and/or 61241, EMC 2004/108/CE, LVD

2006/95/CE, CE marked, IP 55, Class F, B3 or B5

format and ATEX certified by Notify body. Suita-

ble to S1 service (continuous working at constant

load).

ACCESSORIES

• Condensation drain hole (TS)

• Inspection door (PI)

• Inlet counter-flange (CFA)

• Outlet counter-flange (CFP)

• Inlet protection guard (RA)

• Outlet protection guard (RP)

• Inlet flexible connector (GA)

• Outlet flexible connector (GP)

• Inlet vane control

• Outlet setting shutter

• Anti-vibration mounts

UPON REQUEST

• Version with volute and impeller in stainless steel

AISI 304 or AISI 316.

• Versions with different temperatures.

• Versions with motors suitable for speed

regulation.

• Versions with double polarity motors.

Versione speciale acciaio Inox a richiesta

Special version in stainless steel upon request.
