04

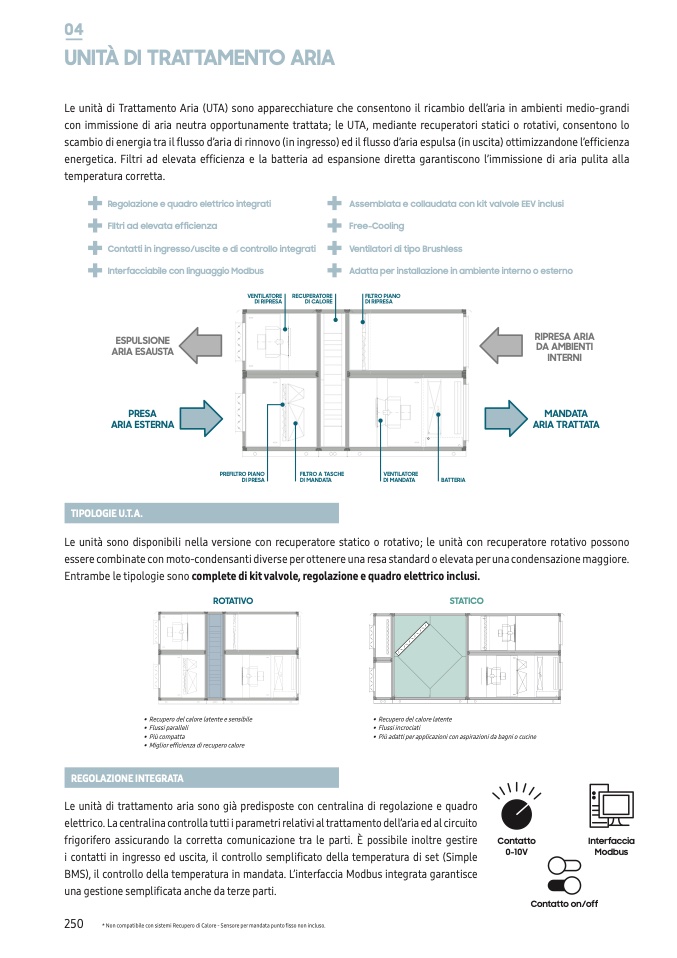

UNITÀ DI TRATTAMENTO ARIA

Le unità di Trattamento Aria (UTA) sono apparecchiature che consentono il ricambio dell’aria in ambienti medio-grandi

con immissione di aria neutra opportunamente trattata; le UTA, mediante recuperatori statici o rotativi, consentono lo

scambio di energia tra il flusso d’aria di rinnovo (in ingresso) ed il flusso d’aria espulsa (in uscita) ottimizzandone l’efficienza

energetica. Filtri ad elevata efficienza e la batteria ad espansione diretta garantiscono l’immissione di aria pulita alla

temperatura corretta.

Regolazione e quadro elettrico integrati

FIltri ad elevata efficienza

Contatti in ingresso/uscite e di controllo integrati

Interfacciabile con linguaggio Modbus

Assemblata e collaudata con kit valvole EEV inclusi

Free-Cooling

Ventilatori di tipo Brushless

Adatta per installazione in ambiente interno o esterno

VENTILATORE

DI RIPRESA

RECUPERATORE

DI CALORE

FILTRO PIANO

DI RIPRESA

ESPULSIONE

ARIA ESAUSTA

PRESA

ARIA ESTERNA

TIPOLOGIE U.T.A.

RIPRESA ARIA

DA AMBIENTI

INTERNI

MANDATA

ARIA TRATTATA

PREFILTRO PIANO

DI PRESA

FILTRO A TASCHE

DI MANDATA

VENTILATORE

DI MANDATA

BATTERIA

Le unità sono disponibili nella versione con recuperatore statico o rotativo; le unità con recuperatore rotativo possono

essere combinate con moto-condensanti diverse per ottenere una resa standard o elevata per una condensazione maggiore.

Entrambe le tipologie sono complete di kit valvole, regolazione e quadro elettrico inclusi.

ROTATIVO

• Recupero del calore latente e sensibile

• Flussi paralleli

• Più compatta

• Miglior efficienza di recupero calore

REGOLAZIONE INTEGRATA

Le unità di trattamento aria sono gi

à predisposte con centralina di regolazione e quadro

elettrico. La centralina controlla tutti i parametri relativi al trattamento dell’aria ed al circuito

frigorifero assicurando la corretta comunicazione tra le parti. È possibile inoltre gestire

i contatti in ingresso ed uscita, il controllo semplificato della temperatura di set (Simple

BMS), il controllo della temperatura in mandata. L’interfaccia Modbus integrata garantisce

una gestione semplificata anche da terze parti.

STATICO

• Recupero del calore latente

• Flussi incrociati

• Più adatti per applicazioni con aspirazioni da bagni o cucine

250

* Non compatibile con sistemi Recupero di Calore - Sensore per mandata punto fisso non incluso.

Contatto

0-10V

Interfaccia

Modbus

Contatto on/off
