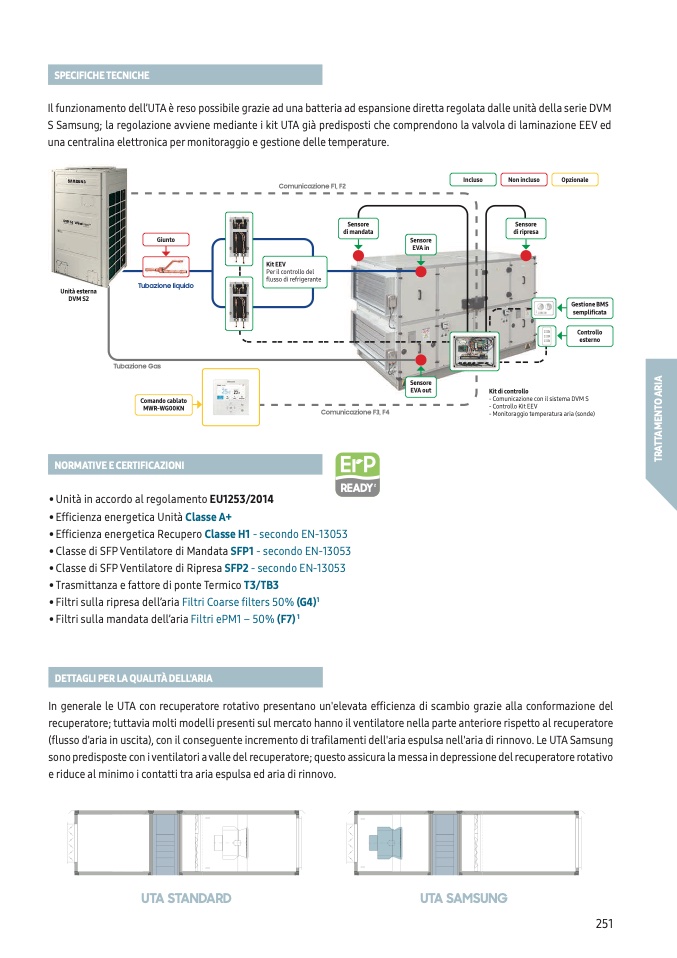

SPECIFICHE TECNICHE

Il funzionamento dell’UTA è reso possibile grazie ad una batteria ad espansione diretta regolata dalle unità della serie DVM

S Samsung; la regolazione avviene mediante i kit UTA già predisposti che comprendono la valvola di laminazione EEV ed

una centralina elettronica per monitoraggio e gestione delle temperature.

Unità esterna

DVM S2

Giunto

Tubazione liquido

Tubazione Gas

Comando cablato

MWR-WG00KN

Sensore

di mandata

NORMATIVE E CERTIFICAZIONI

• Unità in accordo al regolamento EU1253/2014

• Efficienza energetica Unità Classe A+

• Efficienza energetica Recupero Classe H1 - secondo EN-13053

• Classe di SFP Ventilatore di Mandata SFP1 - secondo EN-13053

• Classe di SFP Ventilatore di Ripresa SFP2 - secondo EN-13053

• Trasmittanza e fattore di ponte Termico T3/TB3

• Filtri sulla ripresa dell’aria Filtri Coarse filters 50% (G4)

1

• Filtri sulla mandata dell’aria Filtri ePM1 – 50% (F7)

1

DETTAGLI PER LA QUALITÀ DELL'ARIA

Comunicazione F1, F2

Incluso

Non incluso

Sensore

di ripresa

Opzionale

Gestione BMS

semplificata

Controllo

esterno

Kit EEV

Per il controllo del

flusso di refrigerante

Sensore

EVAin

Sensore

EVA out

Comunicazione F3, F4

READY

2

- Comunicazione con il sistema DVM S

- Controllo Kit EEV

- Monitoraggio temperatura aria (sonde)

In generale le UTA con recuperatore rotativo presentano un'elevata efficienza di scambio grazie alla conformazione del

recuperatore; tuttavia molti modelli presenti sul mercato hanno il ventilatore nella parte anteriore rispetto al recuperatore

(flusso d'aria in uscita), con il conseguente incremento di trafilamenti dell'aria espulsa nell'aria di rinnovo. Le UTA Samsung

sono predisposte con i ventilatori a valle del recuperatore; questo assicura la messa in depressione del recuperatore rotativo

e riduce al minimo i contatti tra aria espulsa ed aria di rinnovo.

UTA STANDARD

UTA SAMSUNG

Kit di controllo

251
