CARATTERISTICHE INNOVATIVE

Le Unità di Trattamento Aria, complete di regolazione e con batteria ad espansione diretta, consentono la massima

flessibilità progettuale ed installativa; sono gestite mediante kit valvole dalle unità esterne della serie DVM S Samsung.

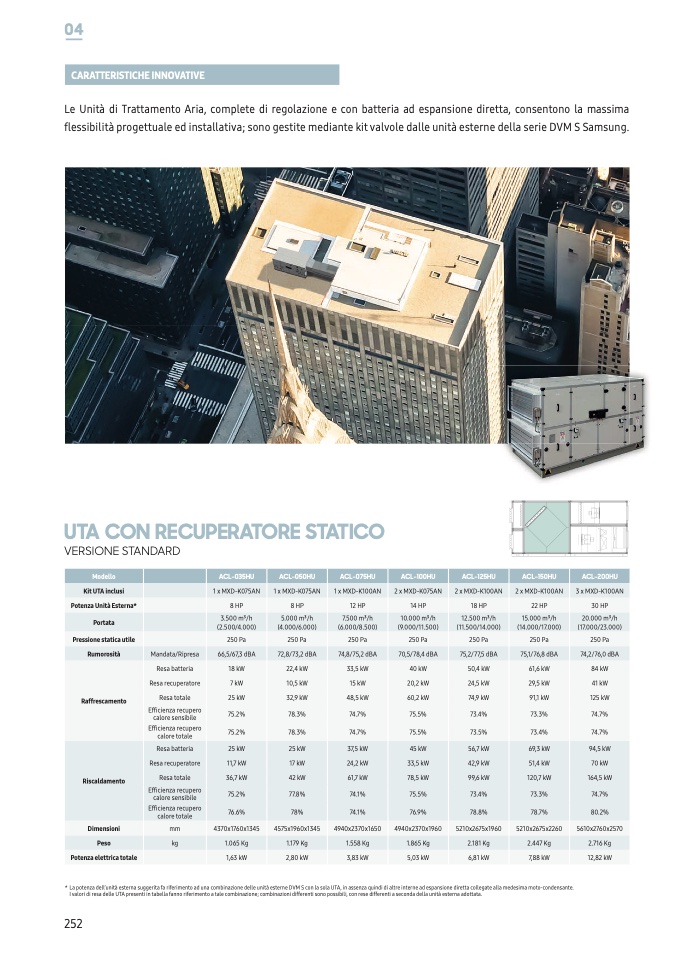

UTA CON RECUPERATORE STATICO

VERSIONE STANDARD

Modello

ACL-035HU

ACL-050HU

ACL-075HU

ACL-100HU

ACL-125HU

ACL-150HU

ACL-200HU

Kit UTA inclusi

1 x MXD-K075AN

1 x MXD-K075AN

1 x MXD-K100AN

2 x MXD-K075AN

2 x MXD-K100AN

2 x MXD-K100AN

3 x MXD-K100AN

Potenza Unità Esterna*

8 HP

8 HP

12 HP

14 HP

18 HP

22 HP

30 HP

Portata

3.500 m3/h

(2.500/4.000)

5.000 m3/h

(4.000/6.000)

7.500 m3/h

(6.000/8.500)

10.000 m3/h

(9.000/11.500)

12.500 m3/h

(11.500/14.000)

15.000 m3/h

(14.000/17.000)

20.000 m3/h

(17.000/23.000)

Pressione statica utile

250 Pa

250 Pa

250 Pa

250 Pa

250 Pa

250 Pa

250 Pa

Rumorosità

Mandata/Ripresa

66,5/67,3 dBA

72,8/73,2 dBA

74,8/75,2 dBA

70,5/78,4 dBA

75,2/77,5 dBA

75,1/76,8 dBA

74,2/76,0 dBA

Raffrescamento

Resa batteria

18 kW

22,4 kW

33,5 kW

40 kW

50,4 kW

61,6 kW

84 kW

Resa recuperatore

7 kW

10,5 kW

15 kW

20,2 kW

24,5 kW

29,5 kW

41 kW

Resa totale

25 kW

32,9 kW

48,5 kW

60,2 kW

74,9 kW

91,1 kW

125 kW

Efficienza recupero

calore sensibile

75.2%

78.3%

74.7%

75.5%

73.4%

73.3%

74.7%

Efficienza recupero

calore totale

75.2%

78.3%

74.7%

75.5%

73.5%

73.4%

74.7%

Riscaldamento

Resa batteria

25 kW

25 kW

37,5 kW

45 kW

56,7 kW

69,3 kW

94,5 kW

Resa recuperatore

11,7 kW

17 kW

24,2 kW

33,5 kW

42,9 kW

51,4 kW

70 kW

Resa totale

36,7 kW

42kW

61,7 kW

78,5 kW

99,6 kW

120,7 kW

164,5 kW

Efficienza recupero

calore sensibile

75.2%

77.8%

74.1%

75.5%

73.4%

73.3%

74.7%

Efficienza recupero

calore totale

76.6%

78%

74.1%

76.9%

78.8%

78.7%

80.2%

Dimensioni

mm

4370x1760x1345

4575x1960x1345

4940x2370x1650

4940x2370x1960

5210x2675x1960

5210x2675x2260

5610x2760x2570

Peso

kg

1.065 Kg

1.179 Kg

1.558 Kg

1.865 Kg

2.181 Kg

2.447 Kg

2.716 Kg

Potenza elettrica totale

1,63 kW

2,80 kW

3,83 kW

5,03 kW

6,81 kW

7,88 kW

12,82 kW

* La potenza dell’unità esterna suggerita fa riferimento ad una combinazione delle unità esterne DVM S con la sola UTA, in assenza quindi di altre interne ad espansione diretta collegate alla medesima moto-condensante.

I valori di resa delle UTA presenti in tabella fanno riferimento a tale combinazione; combinazioni differenti sono possibili, con rese differenti a seconda della unità esterna adottata.
