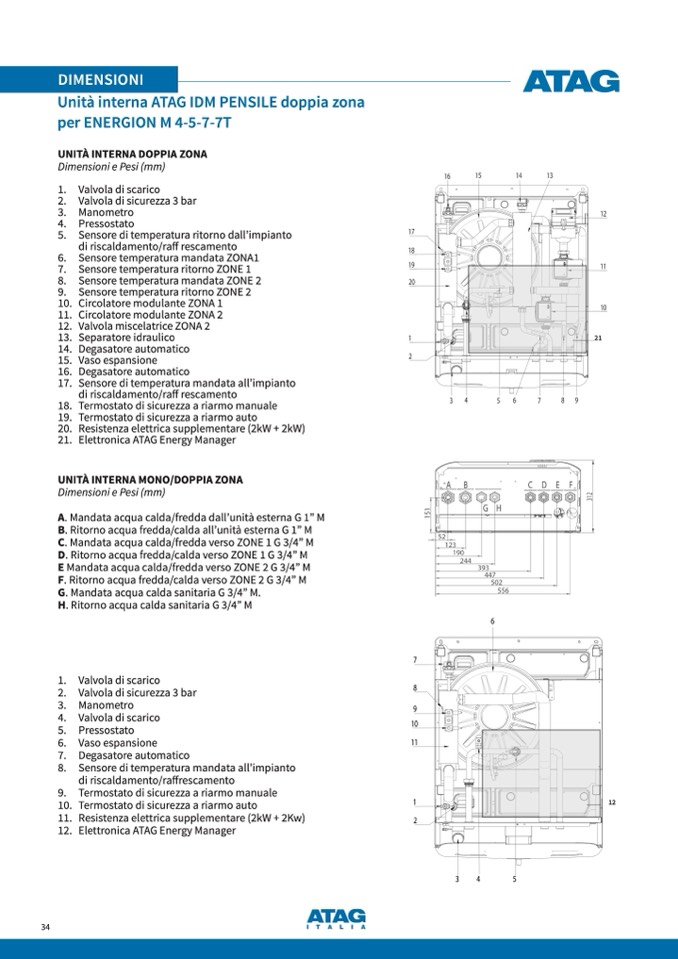

DIMENSIONI

Unità interna ATAG IDM PENSILE doppia zona

per ENERGION M 4-5-7-7T

UNITÀ INTERNA DOPPIA ZONA

Dimensioni e Pesi (mm)

1. Valvola di scarico

2. Valvola di sicurezza 3 bar

3. Manometro

4. Pressostato

5. Sensore di temperatura ritorno dall’impianto

di riscaldamento/raff rescamento

6. Sensore temperatura mandata ZONA1

7. Sensore temperatura ritorno ZONE 1

8. Sensore temperatura mandata ZONE 2

9. Sensore temperatura ritorno ZONE 2

10. Circolatore modulante ZONA 1

11. Circolatore modulante ZONA 2

12. Valvola miscelatrice ZONA 2

13. Separatore idraulico

21

14. Degasatore automatico

15. Vaso espansione

16. Degasatore automatico

17. Sensore di temperatura mandata all’impianto

di riscaldamento/raff rescamento

18. Termostato di sicurezza a riarmo manuale

19. Termostato di sicurezza a riarmo auto

20. Resistenza elettrica supplementare (2kW + 2kW)

21. Elettronica ATAG Energy Manager

UNITÀ INTERNA MONO/DOPPIA ZONA

Dimensioni e Pesi (mm)

A. Mandata acqua calda/fredda dall’unità esterna G 1” M

B. Ritorno acqua fredda/calda all’unit

à esterna G 1” M

C. Mandata acqua calda/fredda verso ZONE 1 G 3/4” M

D. Ritorno acqua fredda/calda verso ZONE 1 G 3/4” M

E Mandata acqua calda/fredda verso ZONE 2 G 3/4” M

F. Ritorno acqua fredda/calda verso ZONE 2 G 3/4” M

G. Mandata acqua calda sanitaria G 3/4” M.

H. Ritorno acqua calda sanitaria G 3/4” M

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

Valvola di scarico

Valvola di sicurezza 3 bar

Manometro

Valvola di scarico

Pressostato

Vaso espansione

Degasatore automatico

Sensore di temperatura mandata all’impianto

di riscaldamento/raffrescamento

Termostato di sicurezza a riarmo manuale

Termostato di sicurezza a riarmo auto

Resistenza elettrica supplementare (2kW + 2Kw)

Elettronica ATAG Energy Manager
