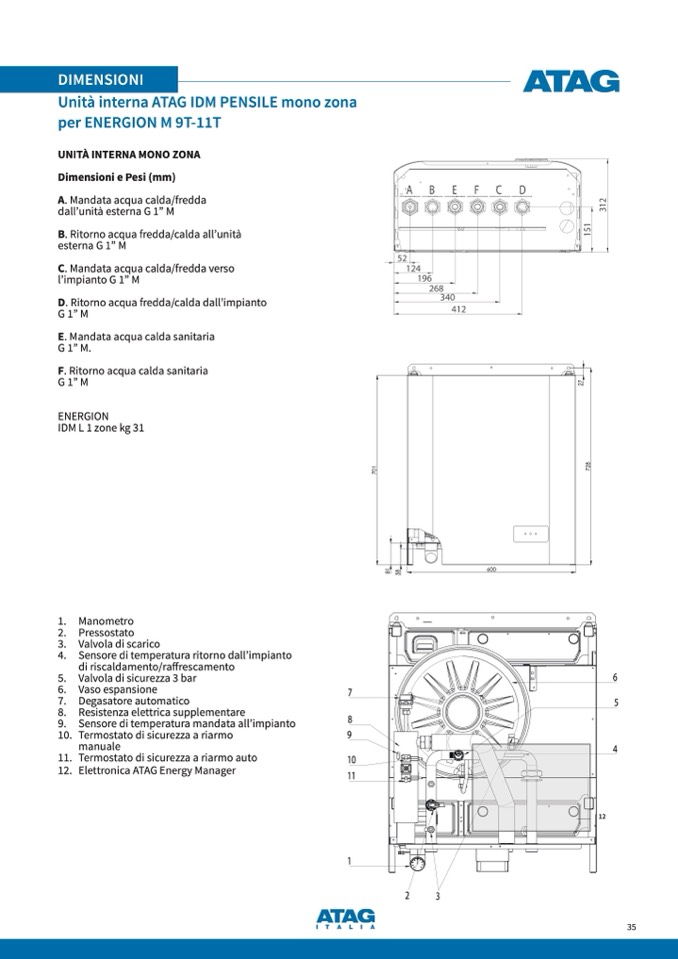

DIMENSIONI

Unità interna ATAG IDM PENSILE mono zona

per ENERGION M 9T-11T

UNITÀ INTERNA MONO ZONA

Dimensioni e Pesi (mm)

A. Mandata acqua calda/fredda

dall’unità esterna G 1” M

B. Ritorno acqua fredda/calda all’unit

à

esterna G 1” M

C. Mandata acqua calda/fredda verso

l’impianto G 1” M

D. Ritorno acqua fredda/calda dall’impianto

G 1” M

E. Mandata acqua calda sanitaria

G 1” M.

F. Ritorno acqua calda sanitaria

G 1” M

ENERGION

IDM L 1 zone kg 31

1. Manometro

2. Pressostato

3. Valvola di scarico

4. Sensore di temperatura ritorno dall’impianto

di riscaldamento/raffrescamento

5. Valvola di sicurezza 3 bar

6. Vaso espansione

7. Degasatore automatico

8. Resistenza elettrica supplementare

9. Sensore di temperatura mandata all’impianto

10. Termostato di sicurezza a riarmo

manuale

11. Termostato di sicurezza a riarmo auto

12. Elettronica ATAG Energy Manager
