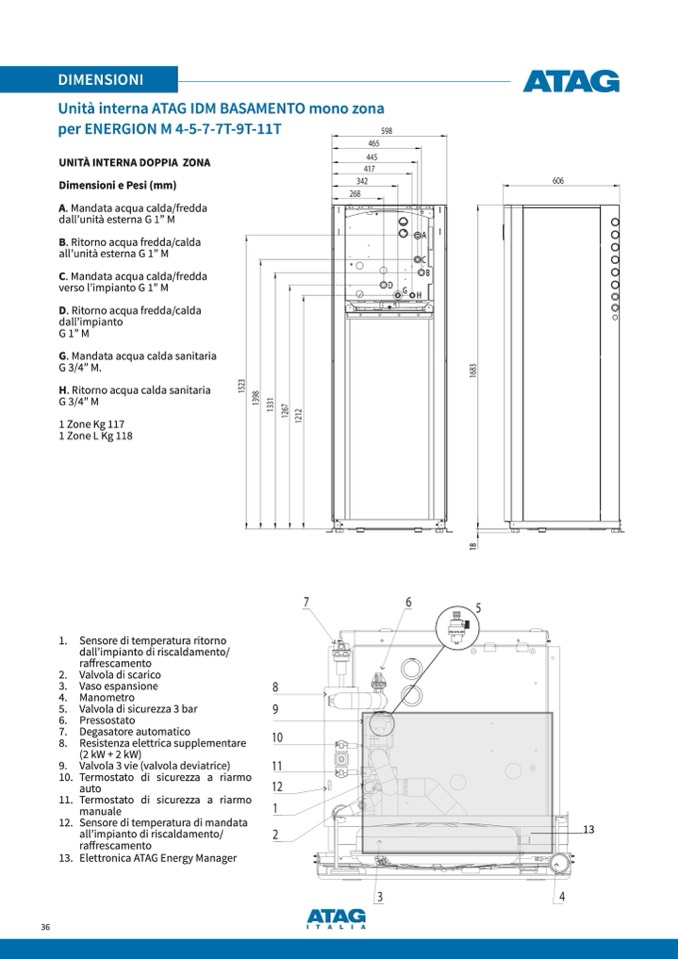

DIMENSIONI

Unità interna ATAG IDM BASAMENTO mono zona

per ENERGION M 4-5-7-7T-9T-11T

UNITÀ INTERNA DOPPIA ZONA

Dimensioni e Pesi (mm)

A. Mandata acqua calda/fredda

dall’unità esterna G 1” M

B. Ritorno acqua fredda/calda

all’unità esterna G 1” M

C. Mandata acqua calda/fredda

verso l’impianto G 1” M

D. Ritorno acqua fredda/calda

dall’impianto

G 1” M

G. Mandata acqua calda sanitaria

G 3/4” M.

H. Ritorno acqua calda sanitaria

G 3/4” M

1 Zone Kg 117

1 Zone L Kg 118

1. Sensore di temperatura ritorno

dall’impianto di riscaldamento/

raffrescamento

2. Valvola di scarico

3. Vaso espansione

4. Manometro

5. Valvola di sicurezza 3 bar

6. Pressostato

7. Degasatore automatico

8. Resistenza elettrica supplementare

(2 kW + 2 kW)

9. Valvola 3 vie (valvola deviatrice)

10. Termostato di sicurezza a riarmo

auto

11. Termostato di sicurezza a riarmo

manuale

12. Sensore di temperatura di mandata

all’impianto di riscaldamento/

raffrescamento

13. Elettronica ATAG Energy Manager
