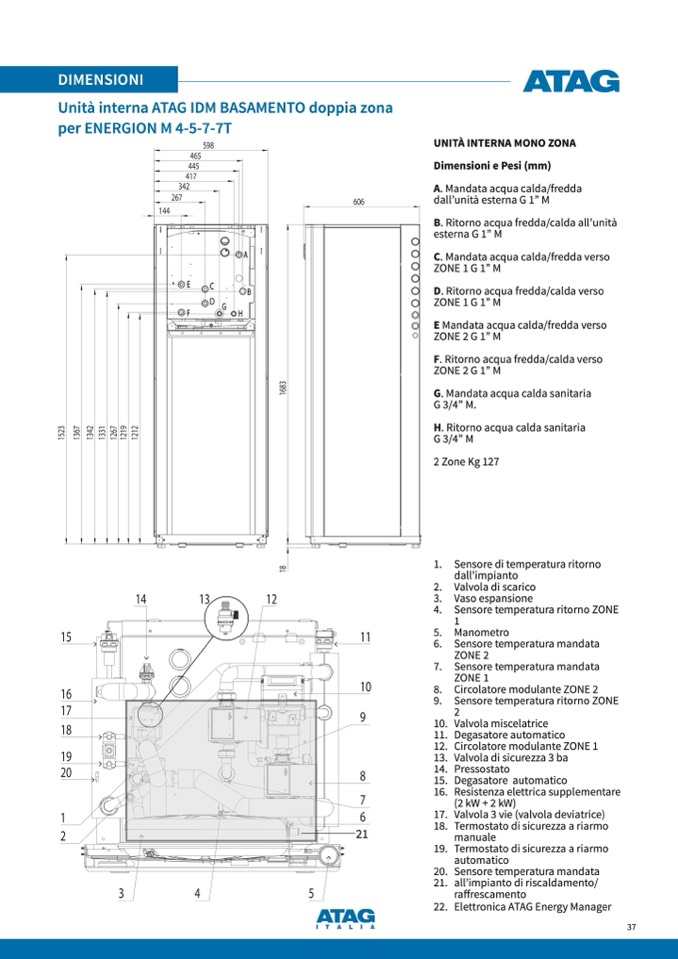

DIMENSIONI

Unità interna ATAG IDM BASAMENTO doppia zona

per ENERGION M 4-5-7-7T

UNITÀ INTERNA MONO ZONA

Dimensioni e Pesi (mm)

A. Mandata acqua calda/fredda

dall’unità esterna G 1” M

B. Ritorno acqua fredda/calda all’unità

esterna G 1” M

C. Mandata acqua calda/fredda verso

ZONE 1 G 1” M

D. Ritorno acqua fredda/calda verso

ZONE 1 G 1” M

E Mandata acqua calda/fredda verso

ZONE 2 G 1” M

F. Ritorno acqua fredda/calda verso

ZONE 2 G 1” M

G. Mandata acqua calda sanitaria

G 3/4” M.

H. Ritorno acqua calda sanitaria

G 3/4” M

2 Zone Kg 127

1. Sensore di temperatura ritorno

dall’impianto

2. Valvola di scarico

3. Vaso espansione

4. Sensore temperatura ritorno ZONE

1

5. Manometro

6. Sensore temperatura mandata

ZONE 2

7. Sensore temperatura mandata

ZONE 1

8. Circolatore modulante ZONE 2

9. Sensore temperatura ritorno ZONE

2

10. Valvola miscelatrice

11. Degasatore automatico

12. Circolatore modulante ZONE 1

13. Valvola di sicurezza 3 ba

14. Pressostato

15. Degasatore automatico

16. Resistenza elettrica supplementare

(2 kW + 2 kW)

17. Valvola 3 vie (valvola deviatrice)

18. Termostato di sicurezza a riarmo

manuale

19. Termostato di sicurezza a riarmo

automatico

20. Sensore temperatura mandata

21. all’impianto di riscaldamento/

raffrescamento

22. Elettronica ATAG Energy Manager

21
