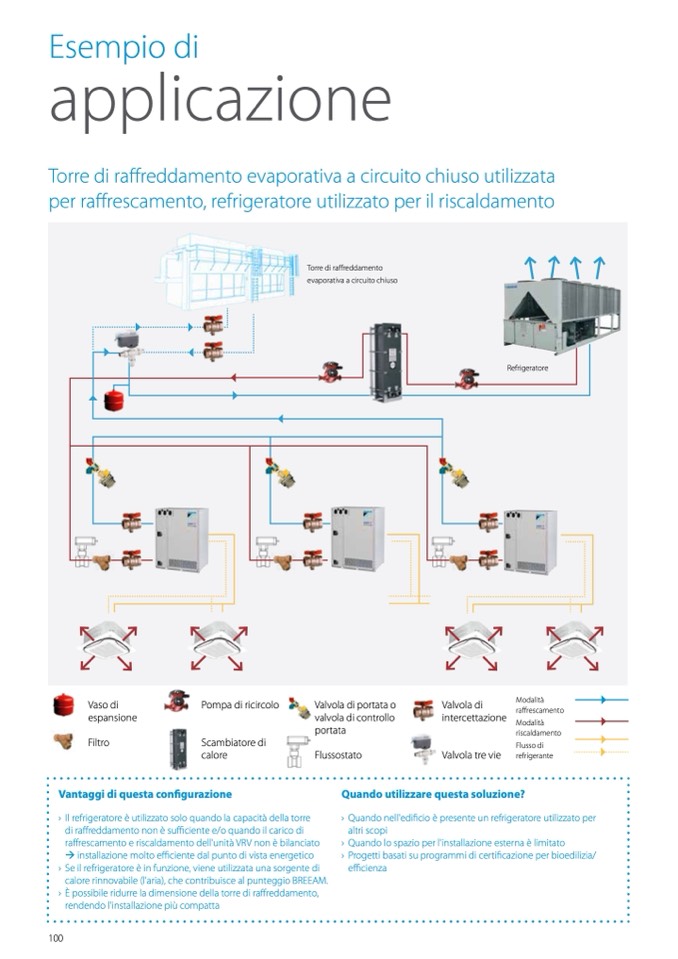

Esempio di

applicazione

Torre di raffreddamento evaporativa a circuito chiuso utilizzata

per raffrescamento, refrigeratore utilizzato per il riscaldamento

Torre di raffreddamento

evaporativa a circuito chiuso

Refrigeratore

Vaso di

espansione

Filtro

Pompa di ricircolo

Scambiatore di

calore

Valvola di portata o

valvola di controllo

portata

Flussostato

Valvola di

intercettazione

Valvola tre vie

Modalità

raffrescamento

Modalità

riscaldamento

Flusso di

refrigerante

Vantaggi di questa configurazione

› Il refrigeratore è utilizzato solo quando la capacità della torre

di raffreddamento non è sufficiente e/o quando il carico di

raffrescamento e riscaldamento dell'unità VRV non è bilanciato

installazione molto efficiente dal punto di vista energetico

› Se il refrigeratore è in funzione, viene utilizzata una sorgente di

calore rinnovabile (l'aria), che contribuisce al punteggio BREEAM.

› È possibile ridurre la dimensione della torre di raffreddamento,

rendendo l'installazione più compatta

Quando utilizzare questa soluzione?

› Quando nell'edificio è presente un refrigeratore utilizzato per

altri scopi

› Quando lo spazio per l'installazione esterna è limitato

› Progetti basati su programmi di certificazione per bioedilizia/

efficienza
