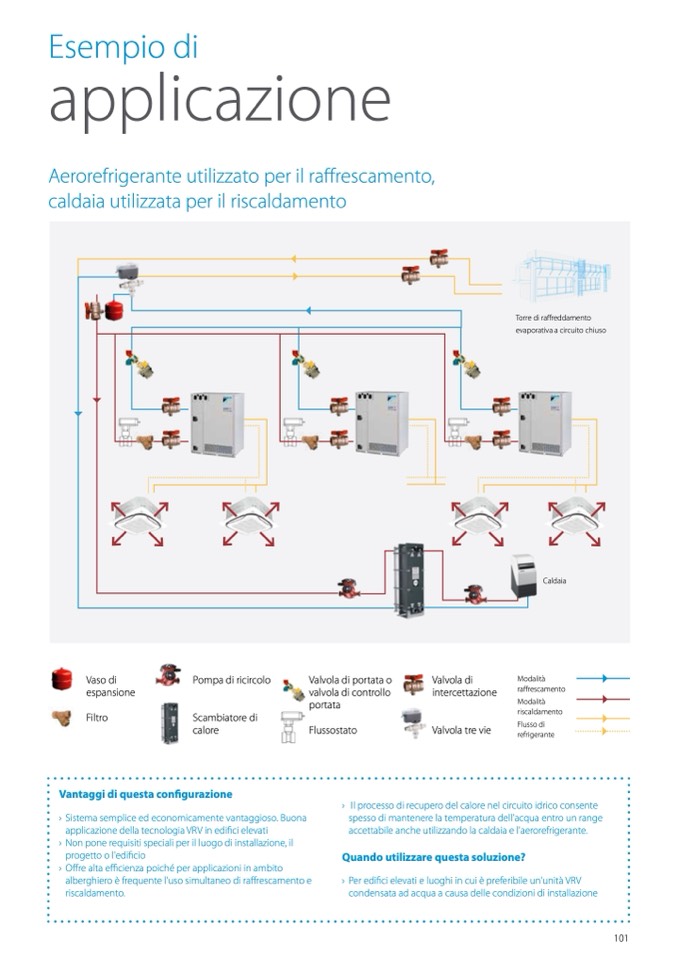

Esempio di

applicazione

Aerorefrigerante utilizzato per il raffrescamento,

caldaia utilizzata per il riscaldamento

Torre di raffreddamento

evaporativa a circuito chiuso

Caldaia

Vaso di

espansione

Filtro

Pompa di ricircolo

Scambiatore di

calore

Valvola di portata o

valvola di controllo

portata

Flussostato

Valvola di

intercettazione

Valvola tre vie

Modalità

raffrescamento

Modalità

riscaldamento

Flusso di

refrigerante

Vantaggi di questa configurazione

› Sistema semplice ed economicamente vantaggioso. Buona

applicazione della tecnologia VRV in edifici elevati

› Non pone requisiti speciali per il luogo di installazione, il

progetto o l'edificio

› Offre alta efficienza poiché per applicazioni in ambito

alberghiero è frequente l'uso simultaneo di raffrescamento e

riscaldamento.

›

Il processo di recupero del calore nel circuito idrico consente

spesso di mantenere la temperatura dell'acqua entro un range

accettabile anche utilizzando la caldaia e l'aerorefrigerante.

Quando utilizzare questa soluzione?

› Per edifici elevati e luoghi in cui è preferibile un'unità VRV

condensata ad acqua a causa delle condizioni di installazione

101
