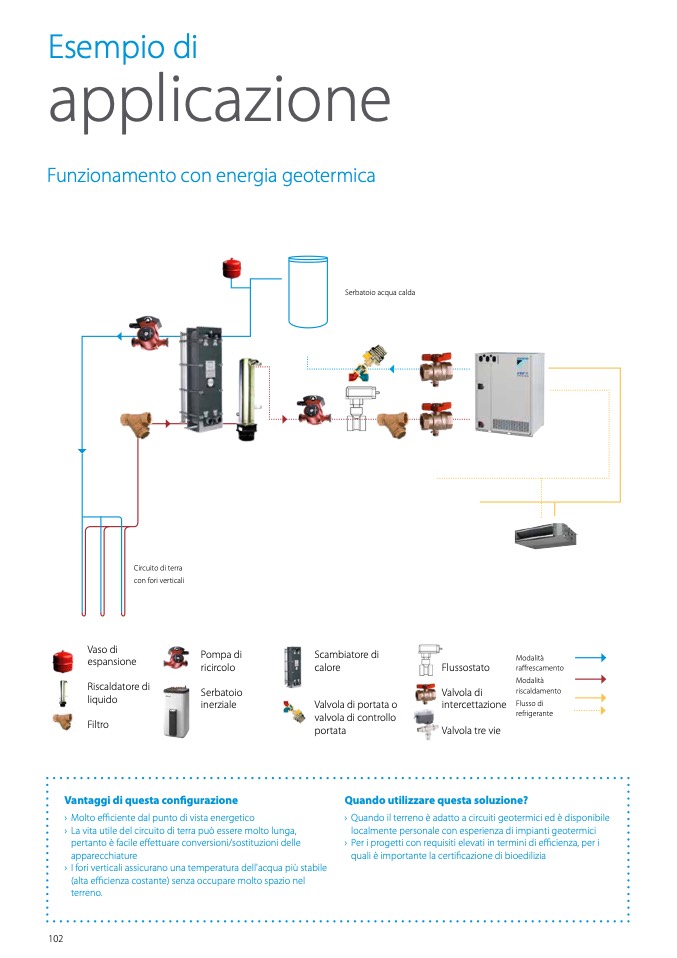

Esempio di

applicazione

Funzionamento con energia geotermica

Serbatoio acqua calda

Circuito di terra

con fori verticali

Vaso di

espansione

Riscaldatore di

liquido

Filtro

Pompa di

ricircolo

Serbatoio

inerziale

Scambiatore di

calore

Valvola di portata o

valvola di controllo

portata

Flussostato

Valvola di

intercettazione

Valvola tre vie

Modalità

raffrescamento

Modalità

riscaldamento

Flusso di

refrigerante

Vantaggi di questa configurazione

› Molto efficiente dal punto di vista energetico

› La vita utile del circuito di terra può essere molto lunga,

pertanto è facile effettuare conversioni/sostituzioni delle

apparecchiature

› I fori verticali assicurano una temperatura dell'acqua più stabile

(alta efficienza costante) senza occupare molto spazio nel

terreno.

Quando utilizzare questa soluzione?

› Quando il terreno è adatto a circuiti geotermici ed è disponibile

localmente personale con esperienza di impianti geotermici

› Per i progetti con requisiti elevati in termini di efficienza, per i

quali è importante la certificazione di bioedilizia

102
