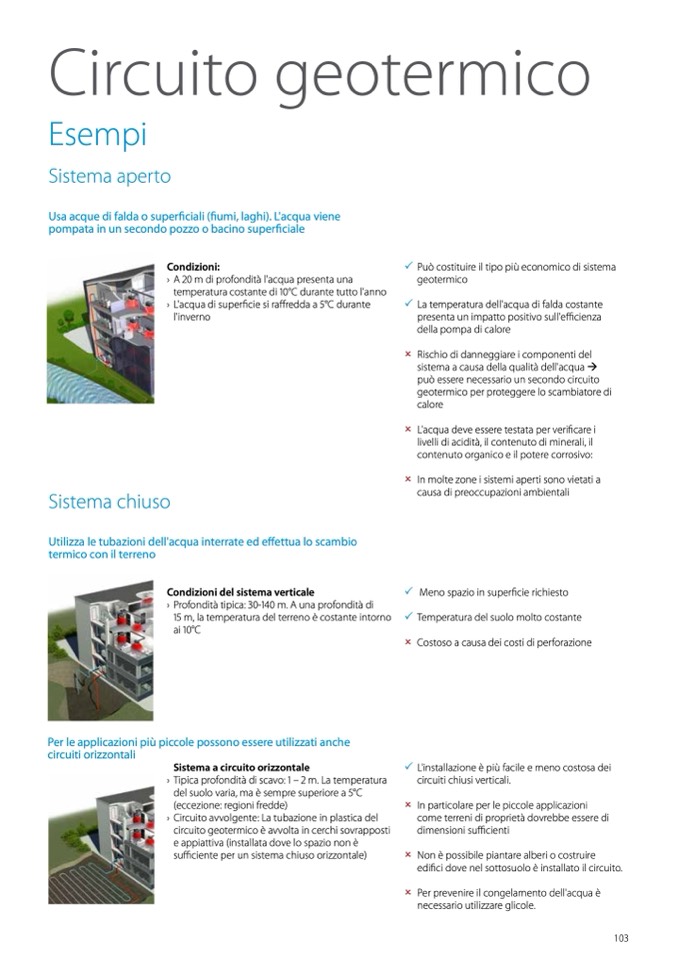

Circuito geotermico
Esempi
Sistema aperto
Usa acque di falda o superficiali (fiumi, laghi). L'acqua viene
pompata in un secondo pozzo o bacino superficiale
Condizioni:
› A 20 m di profondità l'acqua presenta una
temperatura costante di 10°C durante tutto l'anno
› L'acqua di superficie si raffredda a 5°C durante
l'inverno
Può costituire il tipo più economico di sistema
geotermico
La temperatura dell'acqua di falda costante
presenta un impatto positivo sull'efficienza
della pompa di calore
O Rischio di danneggiare i componenti del
sistema a causa della qualità dell'acqua
può essere necessario un secondo circuito
geotermico per proteggere lo scambiatore di
calore
O L'acqua deve essere testata per verificare i
livelli di acidità, il contenuto di minerali, il
contenuto organico e il potere corrosivo:
O In molte zone i sistemi aperti sono vietati a
causa di preoccupazioni ambientali
Meno spazio in superficie richiesto
Temperatura del suolo molto costante
O Costoso a causa dei costi di perforazione
L'installazione è più facile e meno costosa dei
circuiti chiusi verticali.
O In particolare per le piccole applicazioni
come terreni di proprietà dovrebbe essere di
dimensioni sufficienti
O Non è possibile piantare alberi o costruire
edifici dove nel sottosuolo è installato il circuito.
O Per prevenire il congelamento dell'acqua è
necessario utilizzare glicole.
Sistema chiuso
Utilizza le tubazioni dell'acqua interrate ed effettua lo scambio
termico con il terreno
Condizioni del sistema verticale
› Profondità tipica: 30-140 m. A una profondità di
15 m, la temperatura del terreno è costante intorno
ai 10°C
Per le applicazioni più piccole possono essere utilizzati anche
circuiti orizzontali
Sistema a circuito orizzontale
› Tipica profondità di scavo: 1 – 2 m. La temperatura
del suolo varia, ma è sempre superiore a 5°C
(eccezione: regioni fredde)
› Circuito avvolgente: La tubazione in plastica del
circuito geotermico è avvolta in cerchi sovrapposti
e appiattiva (installata dove lo spazio non è
sufficiente per un sistema chiuso orizzontale)
103
