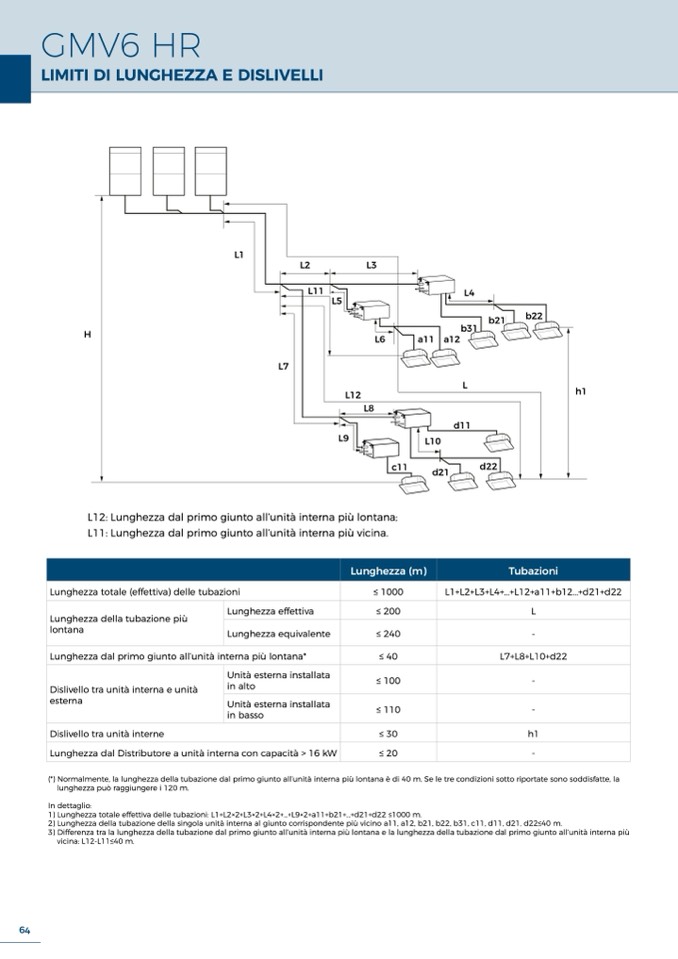

GMV6 HR

LIMITI DI LUNGHEZZA E DISLIVELLI

L1

L7

L2

L3

L8

L9

H

L4

b31

b21

a11 a12

L

d11

L10

c11

d21

b22

h1

64

Lunghezza dal primo giunto all’unità interna più lontana*

Dislivello tra unità interne

Lunghezza dal Distributore a unità interna con capacità > 16 kW

L11

L5

L6

L12

d22

L12: Lunghezza dal primo giunto all’unità interna più lontana;

L11: Lunghezza dal primo giunto all’unità interna più vicina.

Lunghezza (m)

Tubazioni

Lunghezza totale (effettiva) delle tubazioni

≤ 1000

≤ 200

≤ 240

≤ 40

≤ 30

≤ 20

L1+L2+L3+L4+...+L12+a11+b12...+d21+d22

L

-

L7+L8+L10+d22

h1

-

Lunghezza della tubazione più

lontana

Lunghezza effettiva

Lunghezza equivalente

Dislivello tra unità interna e unità

esterna

Unità esterna installata

in alto

≤ 100

-

Unità esterna installata

in basso

≤ 110

-

(*) Normalmente, la lunghezza della tubazione dal primo giunto all’unità interna più lontana è di 40 m. Se le tre condizioni sotto riportate sono soddisfatte, la

lunghezza può raggiungere i 120 m.

In dettaglio:

1) Lunghezza totale effettiva delle tubazioni: L1+L2×2+L3×2+L4×2+...+L9×2+a11+b21+...+d21+d22 ≤1000 m.

2) Lunghezza della tubazione della singola unità interna al giunto corrispondente più vicino a11, a12, b21, b22, b31, c11, d11, d21, d22≤40 m.

3) Differenza tra la lunghezza della tubazione dal primo giunto all’unità interna più lontana e la lunghezza della tubazione dal primo giunto all’unità interna più

vicina: L12-L11≤40 m.
