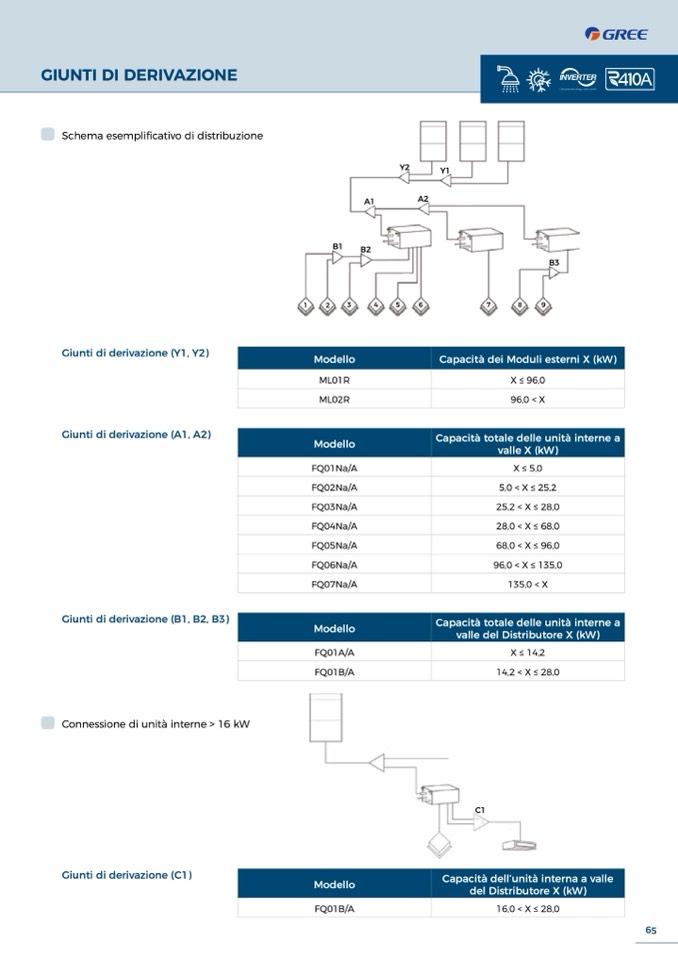

GIUNTI DI DERIVAZIONE

Schema esemplificativo di distribuzione

Giunti di derivazione (Y1, Y2)

Giunti di derivazione (A1, A2)

ML01R

ML02R

FQ01Na/A

FQ02Na/A

FQ03Na/A

FQ04Na/A

FQ05Na/A

FQ06Na/A

FQ07Na/A

FQ01A/A

FQ01B/A

X ≤ 96,0

96,0 < X

X ≤ 5,0

5,0 < X ≤ 25,2

25,2 < X ≤ 28,0

28,0 < X ≤ 68,0

68,0 < X ≤ 96,0

96,0 < X ≤ 135,0

135,0 < X

X ≤ 14,2

14,2 < X ≤ 28,0

Y2

A2

B2

B3

1

2

3

4

5

6

7

8

9

A1

B1

Y1

Modello

Capacità dei Moduli esterni X (kW)

Modello

Capacità totale delle unità interne a

valle X (kW)

Giunti di derivazione (B1, B2, B3)

Connessione di unità interne > 16 kW

Modello

Capacità totale delle unità interne a

valle del Distributore X (kW)

Giunti di derivazione (C1)

C1

Modello

Capacità dell’unità interna a valle

del Distributore X (kW)

FQ01B/A

16,0 < X ≤ 28,0
