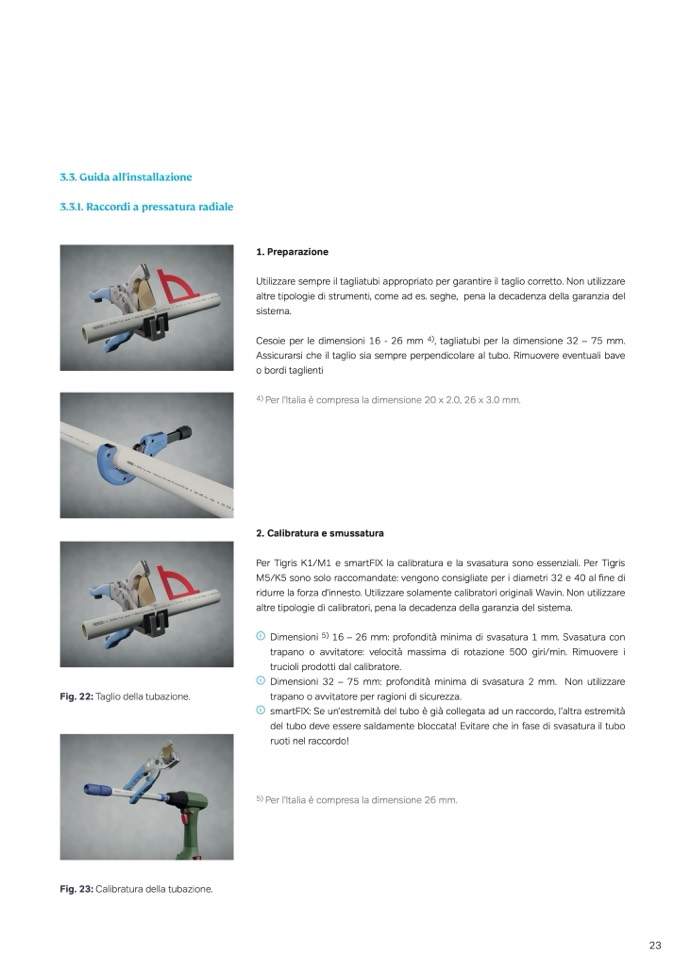

3.3. Guida all'installazione

3.3.1. Raccordi a pressatura radiale

Fig. 22: Taglio della tubazione.

1. Preparazione

Utilizzare sempre il tagliatubi appropriato per garantire il taglio corretto. Non utilizzare

altre tipologie di strumenti, come ad es. seghe, pena la decadenza della garanzia del

sistema.

Cesoie per le dimensioni 16 - 26 mm 4), tagliatubi per la dimensione 32 – 75 mm.

Assicurarsi che il taglio sia sempre perpendicolare al tubo. Rimuovere eventuali bave

o bordi taglienti

4)

Per l'Italia è compresa la dimensione 20 x 2.0, 26 x 3.0 mm.

2. Calibratura e smussatura

Per Tigris K1/M1 e smartFIX la calibratura e la svasatura sono essenziali. Per Tigris

M5/K5 sono solo raccomandate: vengono consigliate per i diametri 32 e 40 al

fine di

ridurre la forza d'innesto. Utilizzare solamente calibratori originali Wavin. Non utilizzare

altre tipologie di calibratori, pena la decadenza della garanzia del sistema.

Dimensioni 5) 16 – 26 mm: profondit

à minima di svasatura 1 mm. Svasatura con

trapano o avvitatore: velocit

à massima di rotazione 500 giri/min. Rimuovere i

trucioli prodotti dal calibratore.

Dimensioni 32 – 75 mm: profondit

à minima di svasatura 2 mm. Non utilizzare

trapano o avvitatore per ragioni di sicurezza.

smartFIX: Se un’estremità del tubo

è già collegata ad un raccordo, l’altra estremit

à

del tubo deve essere saldamente bloccata! Evitare che in fase di svasatura il tubo

ruoti nel raccordo!

5)

Per l'Italia

è compresa la dimensione 26 mm.

Fig. 23: Calibratura della tubazione.
