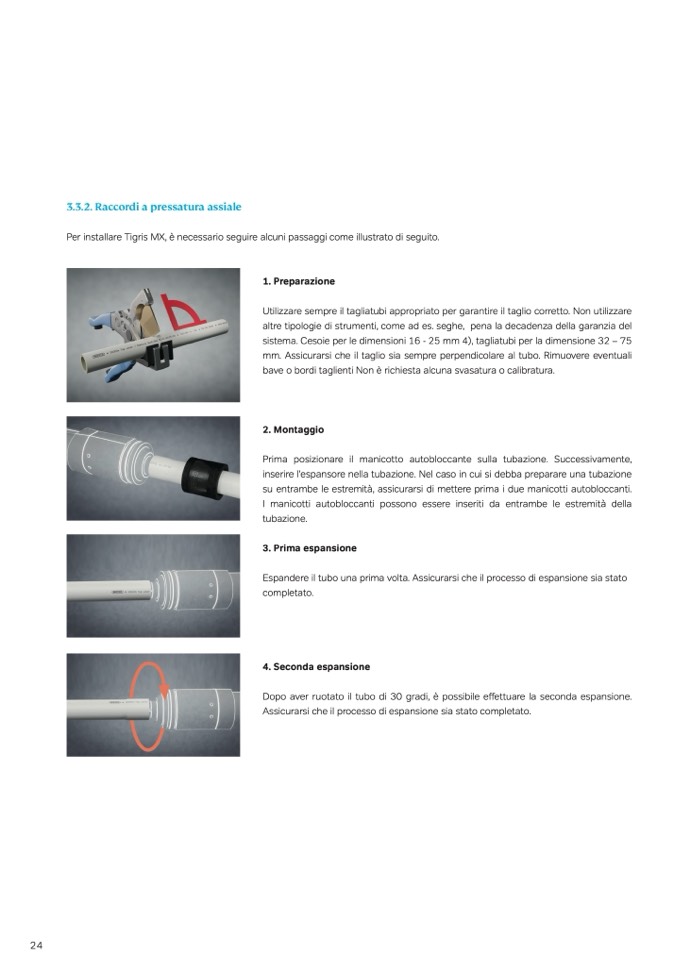

3.3.2. Raccordi a pressatura assiale

Per installare Tigris MX,

è necessario seguire alcuni passaggi come illustrato di seguito.

1. Preparazione

Utilizzare sempre il tagliatubi appropriato per garantire il taglio corretto. Non utilizzare

altre tipologie di strumenti, come ad es. seghe, pena la decadenza della garanzia del

sistema. Cesoie per le dimensioni 16 - 25 mm 4), tagliatubi per la dimensione 32 – 75

mm. Assicurarsi che il taglio sia sempre perpendicolare al tubo. Rimuovere eventuali

bave o bordi taglienti Non

è richiesta alcuna svasatura o calibratura.

2. Montaggio

Prima posizionare il manicotto autobloccante sulla tubazione. Successivamente,

inserire l'espansore nella tubazione. Nel caso in cui si debba preparare una tubazione

su entrambe le estremit

à, assicurarsi di mettere prima i due manicotti autobloccanti.

I manicotti autobloccanti possono essere inseriti da entrambe le estremit

à della

tubazione.

3. Prima espansione

Espandere il tubo una prima volta. Assicurarsi che il processo di espansione sia stato

completato.

4. Seconda espansione

Dopo aver ruotato il tubo di 30 gradi,

è possibile e

ffettuare la seconda espansione.

Assicurarsi che il processo di espansione sia stato completato.
