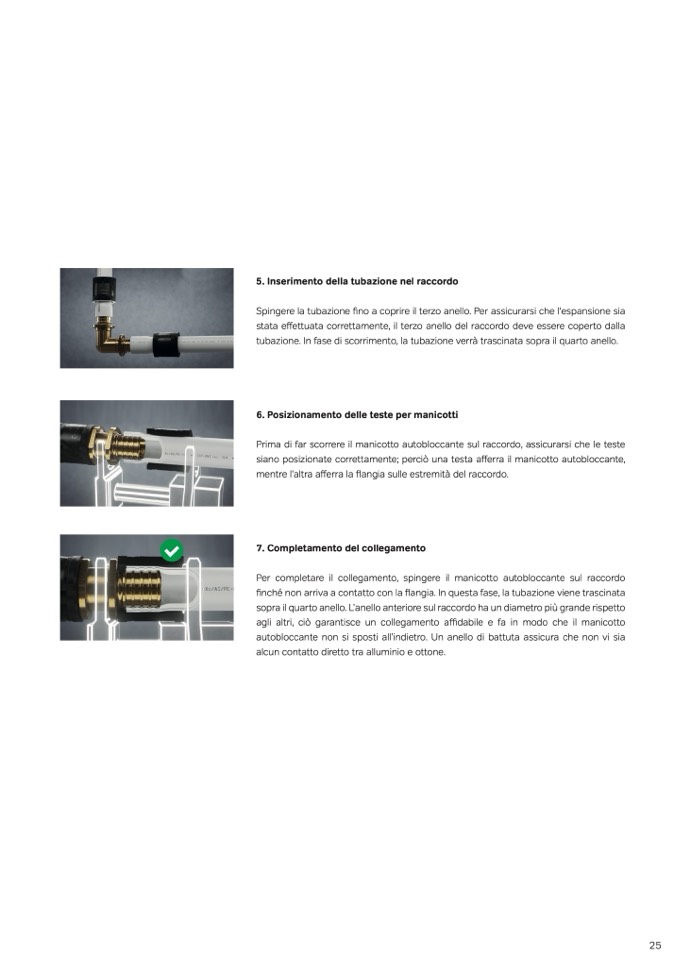

5. Inserimento della tubazione nel raccordo

Spingere la tubazione

fino a coprire il terzo anello. Per assicurarsi che l'espansione sia

stata e

ffettuata correttamente, il terzo anello del raccordo deve essere coperto dalla

tubazione. In fase di scorrimento, la tubazione verr

à trascinata sopra il quarto anello.

6. Posizionamento delle teste per manicotti

Prima di far scorrere il manicotto autobloccante sul raccordo, assicurarsi che le teste

siano posizionate correttamente; perciò una testa a

fferra il manicotto autobloccante,

mentre l'altra afferra la flangia sulle estremit

à del raccordo.

7. Completamento del collegamento

Per completare il collegamento, spingere il manicotto autobloccante sul raccordo

finché non arriva a contatto con la flangia. In questa fase, la tubazione viene trascinata

sopra il quarto anello. L’anello anteriore sul raccordo ha un diametro pi

ù grande rispetto

agli altri, ci

ò garantisce un collegamento affidabile e fa in modo che il manicotto

autobloccante non si sposti all’indietro. Un anello di battuta assicura che non vi sia

alcun contatto diretto tra alluminio e ottone.
