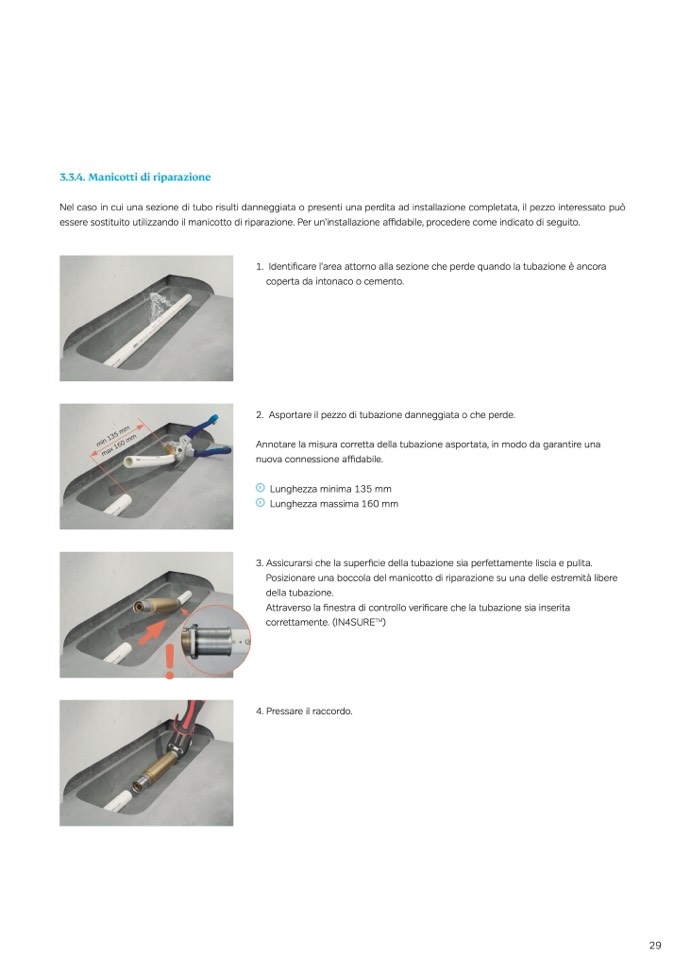

3.3.4. Manicotti di riparazione

Nel caso in cui una sezione di tubo risulti danneggiata o presenti una perdita ad installazione completata, il pezzo interessato può

essere sostituito utilizzando il manicotto di riparazione. Per un'installazione a

ffidabile, procedere come indicato di seguito.

1. Identi

ficare l'area attorno alla sezione che perde quando la tubazione

è ancora

coperta da intonaco o cemento.

2. Asportare il pezzo di tubazione danneggiata o che perde.

Annotare la misura corretta della tubazione asportata, in modo da garantire una

nuova connessione affidabile.

Lunghezza minima 135 mm

Lunghezza massima 160 mm

3. Assicurarsi che la superficie della tubazione sia perfettamente liscia e pulita.

Posizionare una boccola del manicotto di riparazione su una delle estremità libere

della tubazione.

Attraverso la finestra di controllo veri

ficare che la tubazione sia inserita

correttamente. (IN4SURE

TM

)

!

4. Pressare il raccordo.
