5. Allungare il manicotto di riparazione ed inserire l'altra estremit

à della tubazione

all'interno del raccordo.

Attraverso la finestra di controllo veri

ficare che la tubazione sia inserita

correttamente. (IN4SURE

)

6. Pressare l'altro lato del raccordo.

7. Infine, eseguire il test di pressione per assicurarsi che non ci siano perdite.

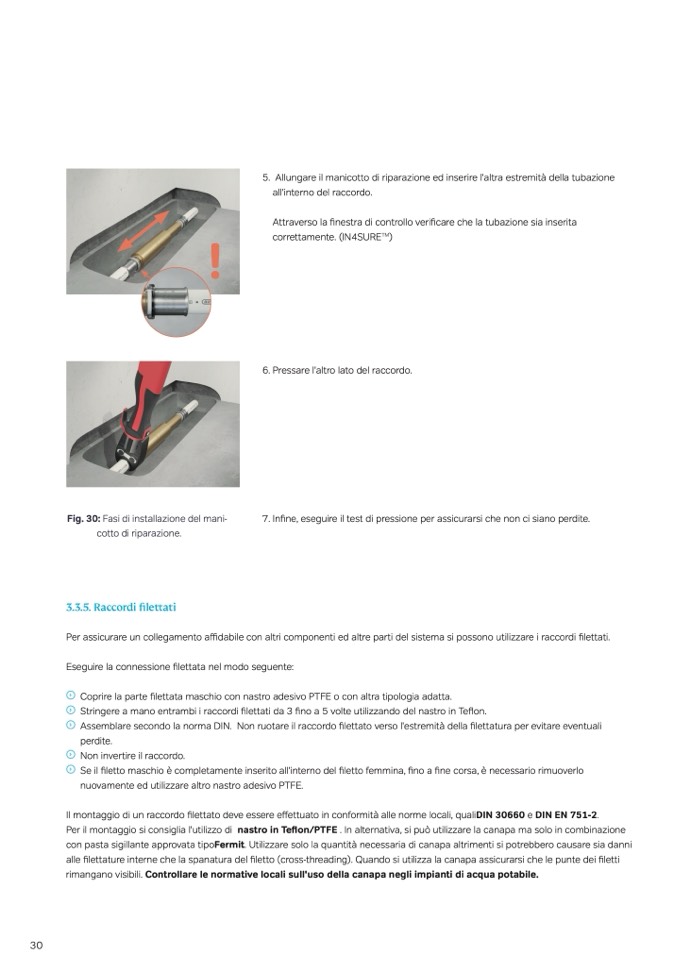

Fig. 30: Fasi di installazione del mani-

cotto di riparazione.

3.3.5. Raccordi

filettati

Per assicurare un collegamento affidabile con altri componenti ed altre parti del sistema si possono utilizzare i raccordi filettati.

Eseguire la connessione filettata nel modo seguente:

Coprire la parte filettata maschio con nastro adesivo PTFE o con altra tipologia adatta.

Stringere a mano entrambi i raccordi filettati da 3 fino a 5 volte utilizzando del nastro in Te

flon.

Assemblare secondo la norma DIN. Non ruotare il raccordo filettato verso l'estremità della

filettatura per evitare eventuali

perdite.

Non invertire il raccordo.

Se il filetto maschio è completamente inserito all'interno del filetto femmina,

fino a fine corsa,

è necessario rimuoverlo

nuovamente ed utilizzare altro nastro adesivo PTFE.

Il montaggio di un raccordo

filettato deve essere effettuato in conformit

à alle norme locali, qualiDIN 30660 e DIN EN 751-2.

Per il montaggio si consiglia l'utilizzo di nastro in Te

flon/PTFE . In alternativa, si può utilizzare la canapa ma solo in combinazione

con pasta sigillante approvata tipoFermit. Utilizzare solo la quantità necessaria di canapa altrimenti si potrebbero causare sia danni

alle filettature interne che la spanatura del filetto (cross-threading). Quando si utilizza la canapa assicurarsi che le punte dei

filetti

rimangano visibili. Controllare le normative locali sull'uso della canapa negli impianti di acqua potabile.
