Step 1: Leak tight
Step 2: pressure test
Test di pressione con acqua
È essenziale che il test venga eseguito in base alle normative
locali. Si dovrebbe utilizzare acqua potabile pulita e filtrata.
Se non sono presenti disposizioni locali chiare, Wavin
raccomanda di utilizzare le procedure di test secondo DIN
1998 - Parte 2. Di seguito sono riportati i requisiti principali per
le condizioni di test.
Data la pericolosit
à derivante da pressioni elevate, si
raccomanda di eseguire il test in 2 fasi. Un metodo pratico e
sicuro viene descritto nella procedura di test tedesca (BTGA
3002) e olandese (WB 2.3). Queste procedure presentano 2
fasi distinte:
1) veri
fica della tenuta
2) verifica del sistema in pressione
Nella 1° fase, il sistema viene gradualmente messo in pressione
fino a circa 2,5 bar (WB2.3) per un periodo di tempo de
finito
(minimo 10 minuti secondo WB 2.3). La pressione del sistema
viene annotata all'inizio e alla fine di questo periodo. Differenze
di pressione tra lo stato iniziale e quello dopo il tempo definito
indicano eventuali cadute di pressione o presenza di perdite.
La funzione Defined Leak è stata studiata per identificare
istantaneamente eventuali perdite in questa fase della
procedura. Ciò significa che il raccordo che perde pu
ò essere
immediatamente individuato tramite un semplice controllo
visivo. Questo ovviamente fa risparmiare tempo nella ricerca
dell'installazione difettosa.
Nella 2° fase, il sistema viene messo in pressione a 1,1 volte
la pressione di esercizio massima (normalmente 10 bar), ciò
significa una pressione di prova di 11 bar. Anche in questo
caso la pressione sul sistema viene annotata all'inizio e alla
fine del periodo di tempo definito (minimo 10 min secondo
WB 2.3).
Di
fferenze tra la pressione iniziale e la pressione
finale dopo
il tempo definito indicano se il test si è svolto correttamente.
Adottare le opportune PRECAUZIONI DI SICUREZZA quando si
applicano pressioni elevate sul sistema di tubazioni.
I risultati devono essere registrati e firmati.
Di seguito è riportato un grafico indicativo della procedura di
prova descritta.
11 bar
2,5 bar
1
b
a
r
/
s
e
c
30 min*
DEFINED
LEAK
10 min*
34

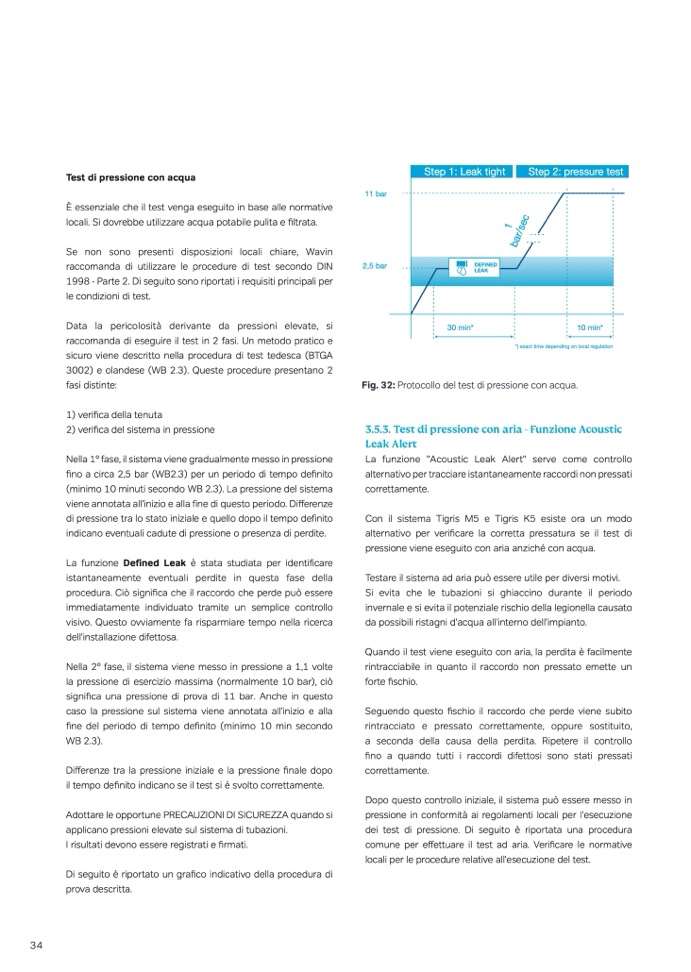

Fig. 32: Protocollo del test di pressione con acqua.
3.5.3. Test di pressione con aria - Funzione Acoustic
Leak Alert
La funzione "Acoustic Leak Alert" serve come controllo
alternativo per tracciare istantaneamente raccordi non pressati
correttamente.
Con il sistema Tigris M5 e Tigris K5 esiste ora un modo
alternativo per veri
ficare la corretta pressatura se il test di
pressione viene eseguito con aria anziché con acqua.
Testare il sistema ad aria può essere utile per diversi motivi.
Si evita che le tubazioni si ghiaccino durante il periodo
invernale e si evita il potenziale rischio della legionella causato
da possibili ristagni d'acqua all'interno dell'impianto.
Quando il test viene eseguito con aria, la perdita è facilmente
rintracciabile in quanto il raccordo non pressato emette un
forte fischio.
Seguendo questo fischio il raccordo che perde viene subito
rintracciato e pressato correttamente, oppure sostituito,
a seconda della causa della perdita. Ripetere il controllo
fino a quando tutti i raccordi difettosi sono stati pressati
correttamente.
Dopo questo controllo iniziale, il sistema pu
ò essere messo in
pressione in conformit
à ai regolamenti locali per l’esecuzione
dei test di pressione. Di seguito
è riportata una procedura
comune per e
ffettuare il test ad aria. Verificare le normative
locali per le procedure relative all'esecuzione del test.
*) exact time depending on local regulation
