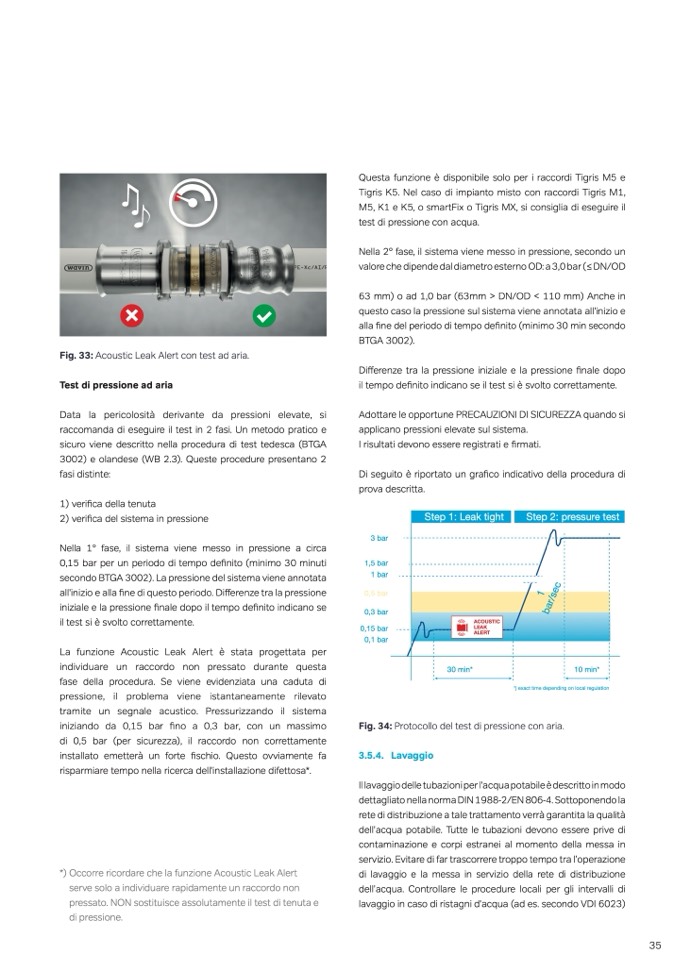

Fig. 33: Acoustic Leak Alert con test ad aria.
Test di pressione ad aria
Data la pericolosità derivante da pressioni elevate, si
raccomanda di eseguire il test in 2 fasi. Un metodo pratico e
sicuro viene descritto nella procedura di test tedesca (BTGA
3002) e olandese (WB 2.3). Queste procedure presentano 2
fasi distinte:
1) veri
fica della tenuta
2) veri
fica del sistema in pressione
Nella 1° fase, il sistema viene messo in pressione a circa
0,15 bar per un periodo di tempo de
finito (minimo 30 minuti
secondo BTGA 3002). La pressione del sistema viene annotata
all'inizio e alla fine di questo periodo. Di
fferenze tra la pressione
iniziale e la pressione finale dopo il tempo de
finito indicano se
il test si
è svolto correttamente.
La funzione Acoustic Leak Alert è stata progettata per
individuare un raccordo non pressato durante questa
fase della procedura. Se viene evidenziata una caduta di
pressione, il problema viene istantaneamente rilevato
tramite un segnale acustico. Pressurizzando il sistema
iniziando da 0,15 bar fino a 0,3 bar, con un massimo
di 0,5 bar (per sicurezza), il raccordo non correttamente
installato emetterà un forte
fischio. Questo ovviamente fa
risparmiare tempo nella ricerca dell'installazione difettosa*.
*) Occorre ricordare che la funzione Acoustic Leak Alert
serve solo a individuare rapidamente un raccordo non
pressato. NON sostituisce assolutamente il test di tenuta e
di pressione.
Questa funzione
è disponibile solo per i raccordi Tigris M5 e
Tigris K5. Nel caso di impianto misto con raccordi Tigris M1,
M5, K1 e K5, o smartFix o Tigris MX, si consiglia di eseguire il
test di pressione con acqua.
Nella 2° fase, il sistema viene messo in pressione, secondo un
valore che dipende dal diametro esterno OD: a 3,0 bar (≤ DN/OD
63 mm) o ad 1,0 bar (63mm > DN/OD < 110 mm) Anche in
questo caso la pressione sul sistema viene annotata all'inizio e
alla fine del periodo di tempo de
finito (minimo 30 min secondo
BTGA 3002).
Di
fferenze tra la pressione iniziale e la pressione finale dopo
il tempo de
finito indicano se il test si è svolto correttamente.
Adottare le opportune PRECAUZIONI DI SICUREZZA quando si
applicano pressioni elevate sul sistema.
I risultati devono essere registrati e
firmati.
Di seguito
è riportato un gra
fico indicativo della procedura di
prova descritta.
Step 1: Leak tight
Step 2: pressure test
3 bar
1,5 bar
1 bar
0,5 bar
0,3 bar
0,15 bar
0,1 bar
1
b
a
r
/
s
e
c
30 min*
ACOUSTIC
LEAK
ALERT
Fig. 34: Protocollo del test di pressione con aria.
3.5.4. Lavaggio
Il lavaggio delle tubazioni per l'acqua potabile
è descritto in modo
dettagliato nella norma DIN 1988-2/EN 806-4. Sottoponendo la
rete di distribuzione a tale trattamento verrà garantita la qualità
dell’acqua potabile. Tutte le tubazioni devono essere prive di
contaminazione e corpi estranei al momento della messa in
servizio. Evitare di far trascorrere troppo tempo tra l’operazione
di lavaggio e la messa in servizio della rete di distribuzione
dell’acqua. Controllare le procedure locali per gli intervalli di
lavaggio in caso di ristagni d'acqua (ad es. secondo VDI 6023)
*) exact time depending on local regulation
10 min*
35
