42
LB =
[mm]
d =
∆L =
C=
LB=
Dati:
lunghezza del braccio di compensazione
diametro esterno tubo [mm]
variazione di lunghezza [mm]
costante dipendente dal materiale impiegato
per il tubo multistrato Wavin (= 30)
Cd·∆L
2000
1800
1600
1400
1200
1000
800
600
200

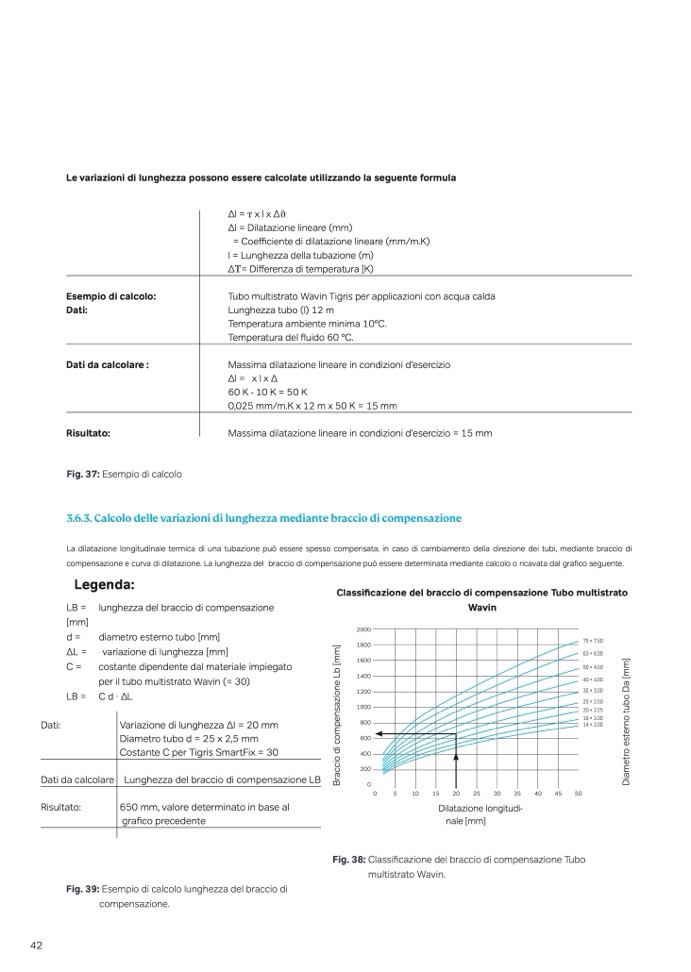

Le variazioni di lunghezza possono essere calcolate utilizzando la seguente formula
Esempio di calcolo:
Dati:
Dati da calcolare :
Risultato:
Δl = x l x Δ
Δl = Dilatazione lineare (mm)
= Coefficiente di dilatazione lineare (mm/m.K)
l = Lunghezza della tubazione (m)
ΔT= Di
fferenza di temperatura [K)
Tubo multistrato Wavin Tigris per applicazioni con acqua calda
Lunghezza tubo (l) 12 m
Temperatura ambiente minima 10°C.
Temperatura del fluido 60 °C.
Massima dilatazione lineare in condizioni d’esercizio
Δl = x l x Δ
60 K - 10 K = 50 K
0,025 mm/m.K x 12 m x 50 K = 15 mm
Massima dilatazione lineare in condizioni d’esercizio = 15 mm
Fig. 37: Esempio di calcolo
3.6.3. Calcolo delle variazioni di lunghezza mediante braccio di compensazione
La dilatazione longitudinale termica di una tubazione può essere spesso compensata, in caso di cambiamento della direzione dei tubi, mediante braccio di
compensazione e curva di dilatazione. La lunghezza del braccio di compensazione pu
ò essere determinata mediante calcolo o ricavata dal grafico seguente.
Legenda:
Classi
ficazione del braccio di compensazione Tubo multistrato
Wavin
Dati da calcolare
Risultato:
Lunghezza del braccio di compensazione LB
650 mm, valore determinato in base al
grafico precedente
0
0
5
10
15
20
25
30
35
40
45
50
Dilatazione longitudi-
nale [mm]
Variazione di lunghezza ΔI = 20 mm
Diametro tubo d = 25 x 2,5 mm
Costante C per Tigris SmartFix = 30
400
Fig. 39: Esempio di calcolo lunghezza del braccio di
compensazione.
75 × 7.50
63 × 6.00
50 × 4.50
40 × 4.00
32 × 3.00
25 × 2.50
20 × 2.25
16 × 2.00
14 × 2.00
Fig. 38: Classi
ficazione del braccio di compensazione Tubo
multistrato Wavin.
B
r
a
c
c
i
o
d
i
c
o
m
p
e
n
s
a
z
i
o
n
e
L
b
[
m
m
]
D
i
a
m
e
t
r
o
e
s
t
e
r
n
o
t
u
b
o
D
a
[
m
m
]
