FP
3.6.4. Distanze di
fissaggio
Le tubazioni posate su strutture portanti devono essere
fissate
secondo le modalità specificate nella norma DIN 18560-2:
par.4.1, EN 13813-01. Il numero degli elementi di
fissaggio
dipende essenzialmente dai metri di tubazioni previste dal
relativo progetto. In caso di tubazioni rettilinee
è possibile
collegare un elemento di
fissaggio all’incirca ogni metro di
lunghezza della tubazione. In corrispondenza di cambi di
direzione
è necessario installare almeno due elementi di
fissaggio (uno prima e uno dopo la curva).
Dimensione (mm)
16 x 2,0
20 x 2,25
25 x 2,5
32 x 3,0
40 x 4,0
50 x 4,5
63 x 6,0
75 x 7,5
L
B
GL
Distanza di
fissaggio (m)
1,00
1,20
1,50
1,50
1,80
1,80
2,00
2,20
FP
L
B
GL
FP
FP
L
B
FP
FP = Punto fisso
GL = Punto scorrevole

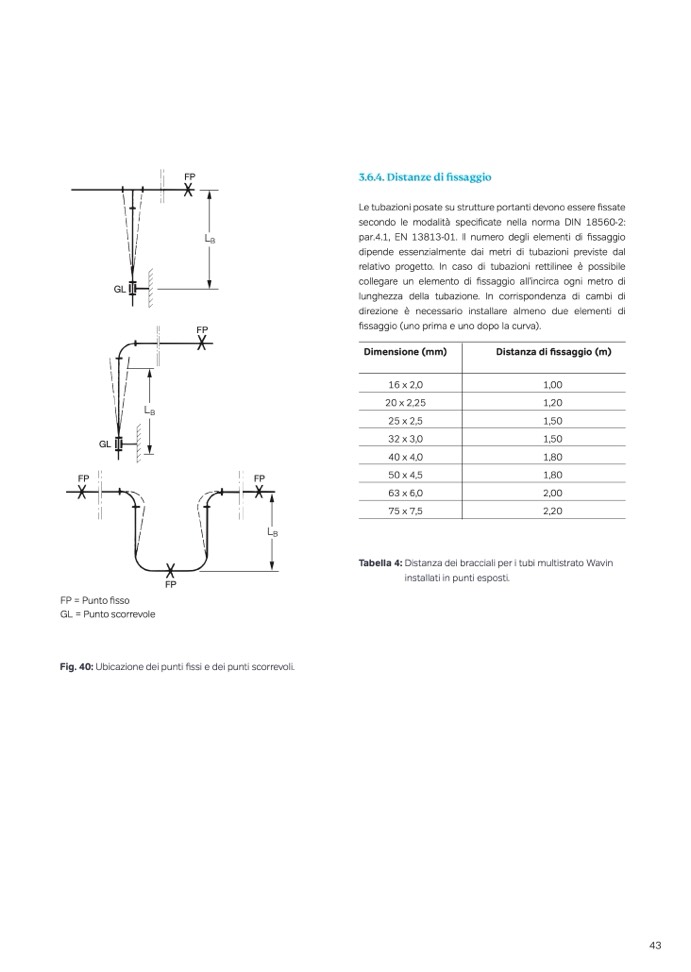

Fig. 40: Ubicazione dei punti fissi e dei punti scorrevoli.
Tabella 4: Distanza dei bracciali per i tubi multistrato Wavin
installati in punti esposti.
43
