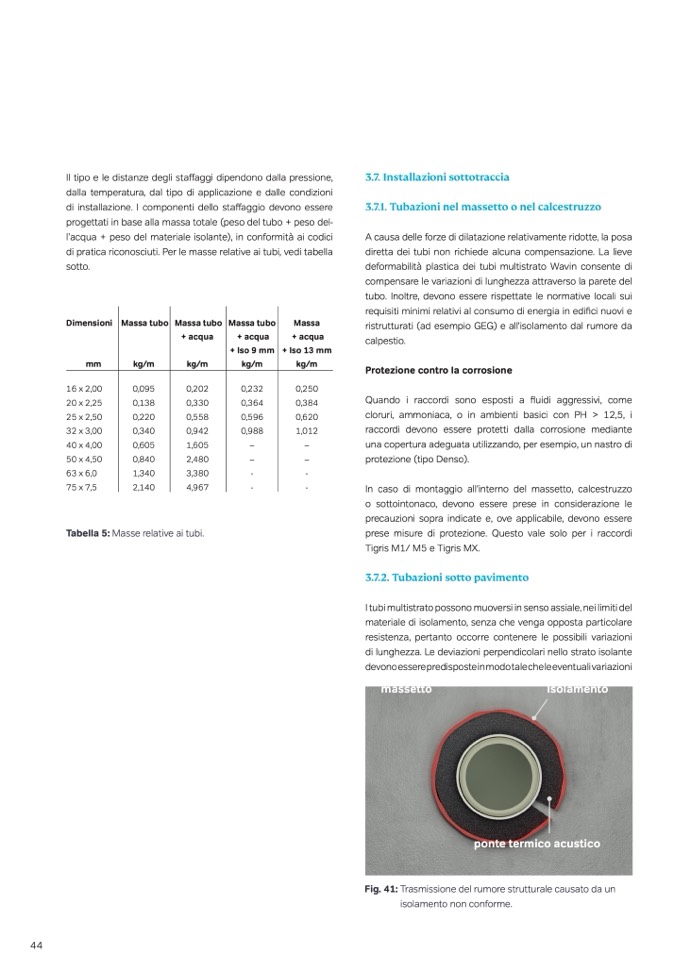

Il tipo e le distanze degli sta
ffaggi dipendono dalla pressione,
dalla temperatura, dal tipo di applicazione e dalle condizioni
di installazione. I componenti dello sta
ffaggio devono essere
progettati in base alla massa totale (peso del tubo + peso del-
l’acqua + peso del materiale isolante), in conformit
à ai codici
di pratica riconosciuti. Per le masse relative ai tubi, vedi tabella
sotto.
3.7. Installazioni sottotraccia
3.7.1. Tubazioni nel massetto o nel calcestruzzo
A causa delle forze di dilatazione relativamente ridotte, la posa
diretta dei tubi non richiede alcuna compensazione. La lieve
deformabilit
à plastica dei tubi multistrato Wavin consente di
compensare le variazioni di lunghezza attraverso la parete del
tubo. Inoltre, devono essere rispettate le normative locali sui
requisiti minimi relativi al consumo di energia in edi
fici nuovi e
ristrutturati (ad esempio GEG) e all'isolamento dal rumore da
calpestio.
Protezione contro la corrosione
Quando i raccordi sono esposti a
fluidi aggressivi, come
cloruri, ammoniaca, o in ambienti basici con PH > 12,5, i
raccordi devono essere protetti dalla corrosione mediante
una copertura adeguata utilizzando, per esempio, un nastro di
protezione (tipo Denso).
In caso di montaggio all'interno del massetto, calcestruzzo
o sottointonaco, devono essere prese in considerazione le
precauzioni sopra indicate e, ove applicabile, devono essere
prese misure di protezione. Questo vale solo per i raccordi
Tigris M1/ M5 e Tigris MX.
3.7.2. Tubazioni sotto pavimento
I tubi multistrato possono muoversi in senso assiale, nei limiti del
materiale di isolamento, senza che venga opposta particolare
resistenza, pertanto occorre contenere le possibili variazioni
di lunghezza. Le deviazioni perpendicolari nello strato isolante
devono essere predisposte in modo tale che le eventuali variazioni
massetto
Isolamento
ponte termico acustico
Fig. 41: Trasmissione del rumore strutturale causato da un
isolamento non conforme.
Dimensioni
mm
16 x 2,00
20 x 2,25
25 x 2,50
32 x 3,00
40 x 4,00
50 x 4,50
63 x 6,0
75 x 7,5
Massa tubo
kg/m
0,095
0,138
0,220
0,340
0,605
0,840
1,340
2,140
Massa tubo
+ acqua
kg/m
0,202
0,330
0,558
0,942
1,605
2,480
3,380
4,967
Massa tubo
+ acqua
+ Iso 9 mm
kg/m
0,232
0,364
0,596
0,988
Massa
+ acqua
+ Iso 13 mm
kg/m
0,250
0,384
0,620
1,012
Tabella 5: Masse relative ai tubi.
–
–
–
–
-
-
-
-
44
