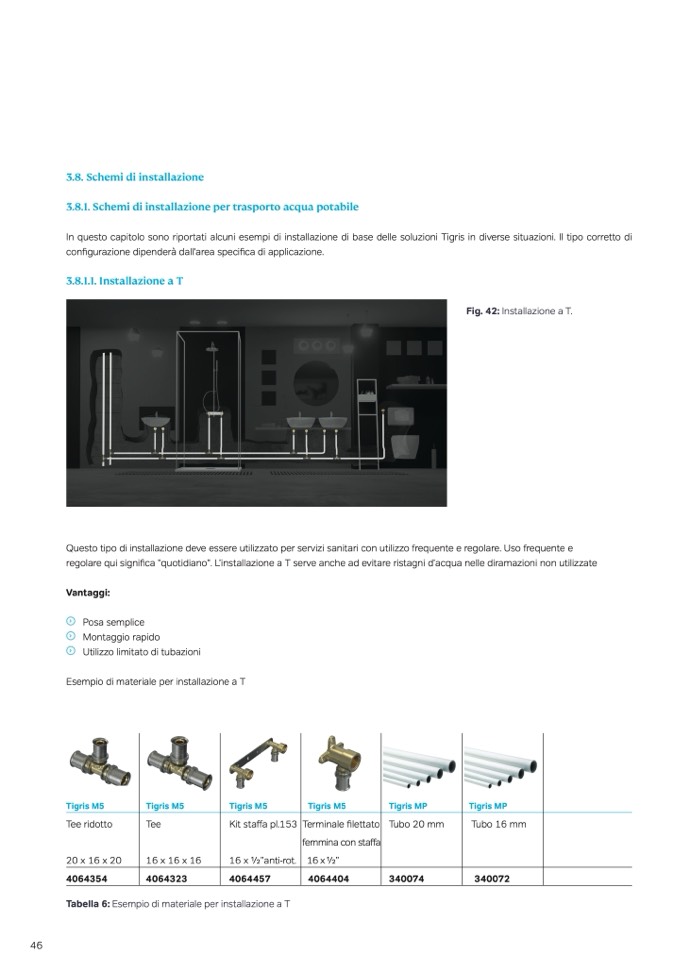

3.8. Schemi di installazione

3.8.1. Schemi di installazione per trasporto acqua potabile

In questo capitolo sono riportati alcuni esempi di installazione di base delle soluzioni Tigris in diverse situazioni. Il tipo corretto di

configurazione dipender

à dall'area speci

fica di applicazione.

3.8.1.1. Installazione a T

Fig. 42: Installazione a T.

Questo tipo di installazione deve essere utilizzato per servizi sanitari con utilizzo frequente e regolare. Uso frequente e

regolare qui significa "quotidiano". L’installazione a T serve anche ad evitare ristagni d’acqua nelle diramazioni non utilizzate

Vantaggi:

Posa semplice

Montaggio rapido

Utilizzo limitato di tubazioni

Esempio di materiale per installazione a T

Tigris M5

Tigris M5

Tigris M5

Tigris M5

Tigris MP

Tigris MP

Tee ridotto

20 x 16 x 20

4064354

Tabella 6: Esempio di materiale per installazione a T

46

Tee

16 x 16 x 16

Kit staffa pl.153

16 x 1⁄2”anti-rot.

Terminale

filettato

femmina con staffa

16x

1⁄2”

Tubo 20 mm

Tubo 16 mm

4064323

4064457

4064404

340074

340072
