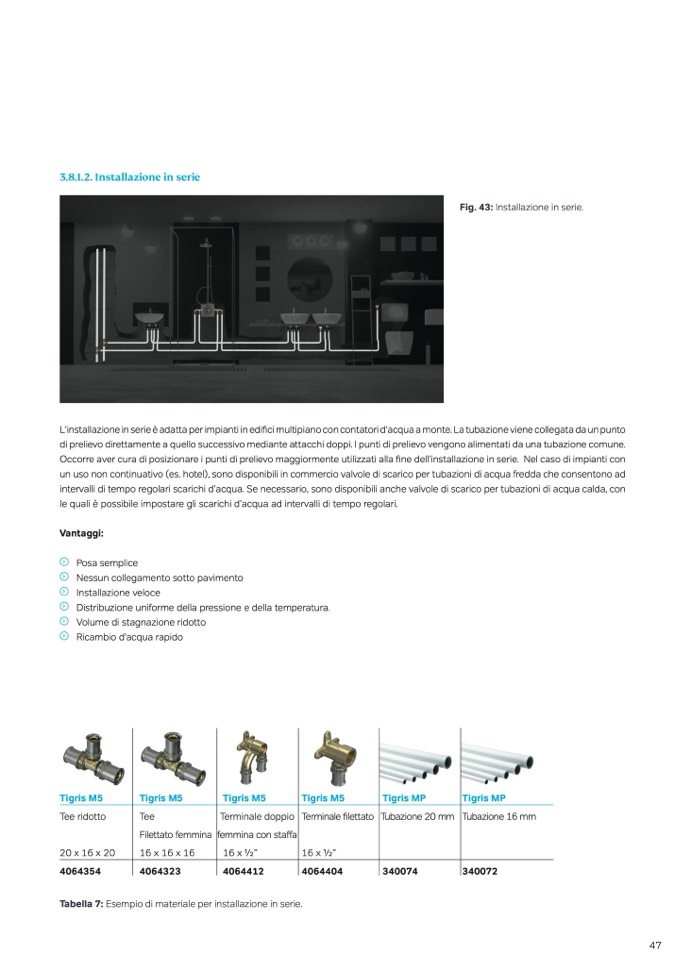

3.8.1.2. Installazione in serie

L'installazione in serie è adatta per impianti in edifici multipiano con contatori d'acqua a monte. La tubazione viene collegata da un punto

di prelievo direttamente a quello successivo mediante attacchi doppi. I punti di prelievo vengono alimentati da una tubazione comune.

Occorre aver cura di posizionare i punti di prelievo maggiormente utilizzati alla

fine dell’installazione in serie. Nel caso di impianti con

un uso non continuativo (es. hotel), sono disponibili in commercio valvole di scarico per tubazioni di acqua fredda che consentono ad

intervalli di tempo regolari scarichi d’acqua. Se necessario, sono disponibili anche valvole di scarico per tubazioni di acqua calda, con

le quali è possibile impostare gli scarichi d’acqua ad intervalli di tempo regolari.

Vantaggi:

Posa semplice

Nessun collegamento sotto pavimento

Installazione veloce

Distribuzione uniforme della pressione e della temperatura.

Volume di stagnazione ridotto

Ricambio d'acqua rapido

Fig. 43: Installazione in serie.

Tigris M5

Tee ridotto

20 x 16 x 20

4064354

Tigris M5

4064323

Tigris M5

4064412

Tigris M5

4064404

Tigris MP

340074

Tigris MP

Tubazione 16 mm

340072

Tee

Filettato femmina

16 x 16 x 16

Terminale doppio

femmina con staffa

16 x 1⁄2”

Terminale filettato

16 x 1⁄2”

Tubazione 20 mm

Tabella 7: Esempio di materiale per installazione in serie.

47
