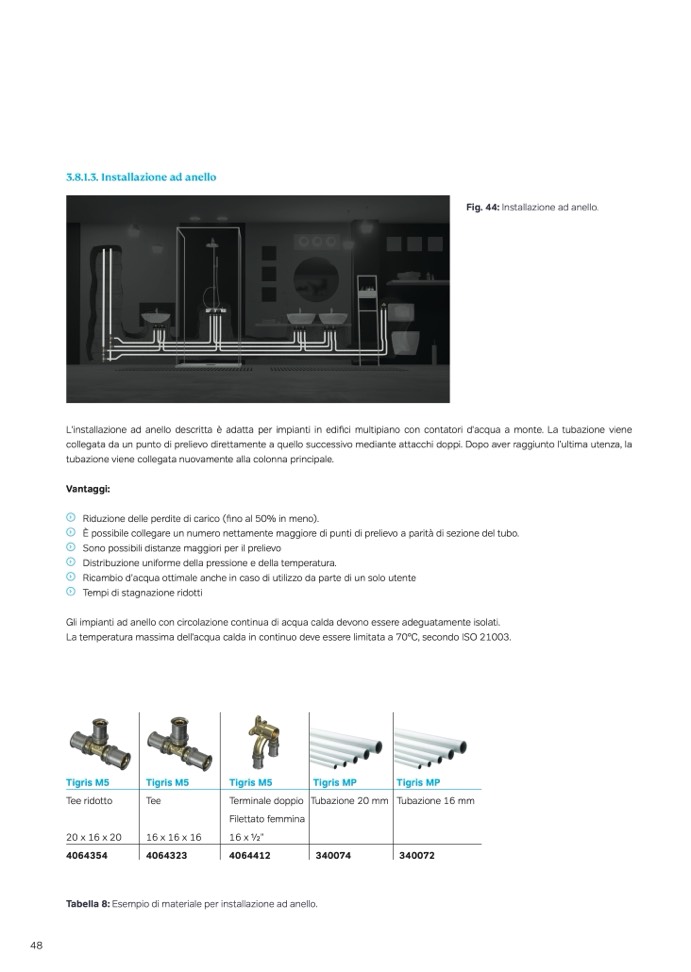

3.8.1.3. Installazione ad anello

L'installazione ad anello descritta è adatta per impianti in edifici multipiano con contatori d'acqua a monte. La tubazione viene

collegata da un punto di prelievo direttamente a quello successivo mediante attacchi doppi. Dopo aver raggiunto l’ultima utenza, la

tubazione viene collegata nuovamente alla colonna principale.

Vantaggi:

Riduzione delle perdite di carico (

fino al 50% in meno).

È possibile collegare un numero nettamente maggiore di punti di prelievo a parit

à di sezione del tubo.

Sono possibili distanze maggiori per il prelievo

Distribuzione uniforme della pressione e della temperatura.

Ricambio d’acqua ottimale anche in caso di utilizzo da parte di un solo utente

Tempi di stagnazione ridotti

Gli impianti ad anello con circolazione continua di acqua calda devono essere adeguatamente isolati.

La temperatura massima dell'acqua calda in continuo deve essere limitata a 70°C, secondo ISO 21003.

Fig. 44: Installazione ad anello.

Tigris M5

Tee ridotto

20 x 16 x 20

4064354

Tigris M5

4064323

Tigris M5

4064412

Tigris MP

340074

Tigris MP

Tubazione 16 mm

340072

Tee

16 x 16 x 16

Terminale doppio

Filettato femmina

16 x 1⁄2”

Tubazione 20 mm

Tabella 8: Esempio di materiale per installazione ad anello.

48
