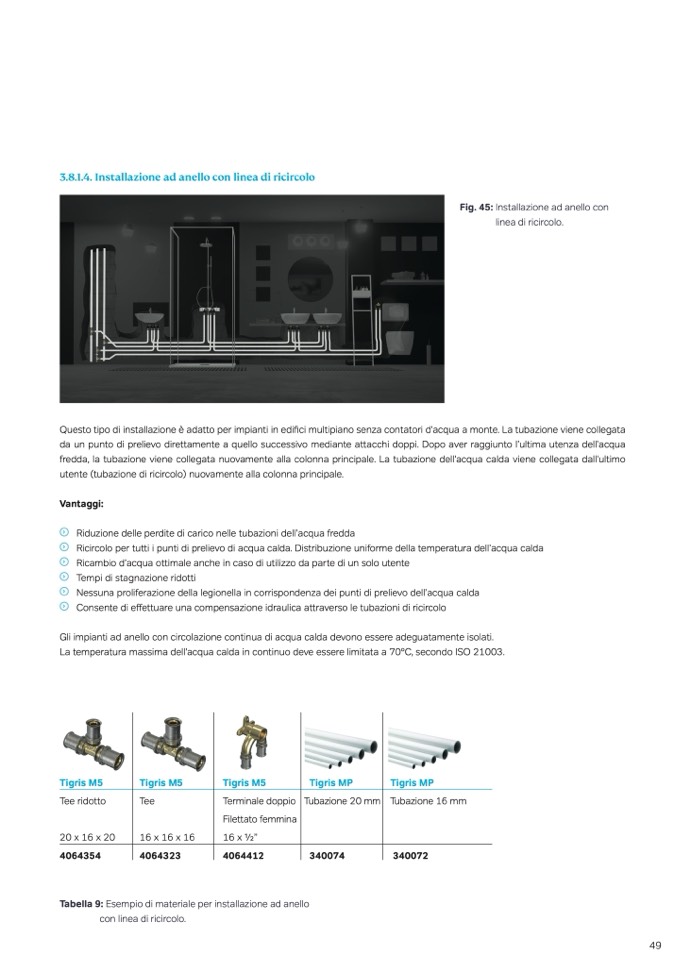

3.8.1.4. Installazione ad anello con linea di ricircolo

Questo tipo di installazione

è adatto per impianti in edifici multipiano senza contatori d'acqua a monte. La tubazione viene collegata

da un punto di prelievo direttamente a quello successivo mediante attacchi doppi. Dopo aver raggiunto l’ultima utenza dell’acqua

fredda, la tubazione viene collegata nuovamente alla colonna principale. La tubazione dell'acqua calda viene collegata dall'ultimo

utente (tubazione di ricircolo) nuovamente alla colonna principale.

Vantaggi:

Riduzione delle perdite di carico nelle tubazioni dell’acqua fredda

Ricircolo per tutti i punti di prelievo di acqua calda. Distribuzione uniforme della temperatura dell’acqua calda

Ricambio d’acqua ottimale anche in caso di utilizzo da parte di un solo utente

Tempi di stagnazione ridotti

Nessuna proliferazione della legionella in corrispondenza dei punti di prelievo dell’acqua calda

Consente di e

ffettuare una compensazione idraulica attraverso le tubazioni di ricircolo

Gli impianti ad anello con circolazione continua di acqua calda devono essere adeguatamente isolati.

La temperatura massima dell'acqua calda in continuo deve essere limitata a 70°C, secondo ISO 21003.

Fig. 45: Installazione ad anello con

linea di ricircolo.

Tigris M5

Tee ridotto

20 x 16 x 20

4064354

Tigris M5

4064323

Tigris M5

4064412

Tigris MP

340074

Tigris MP

Tubazione 16 mm

340072

Tee

16 x 16 x 16

Terminale doppio

Filettato femmina

16 x 1⁄2”

Tubazione 20 mm

Tabella 9: Esempio di materiale per installazione ad anello

con linea di ricircolo.

49
