3.8.2. Schemi di installazione per impianti di riscaldamento

In questo paragrafo sono descritti i pi

ù comuni esempi di installazione a radiatore con soluzioni Tigris.

1. Sistema di distribuzione a due tubi

La "variante standard" – riconosciuta e testata

A causa della lunghezza totale della rete di tubazioni che comporta perdite di carico, è possibile calcolare una perdita di carico da

100 a 200 Pa/m tenendo conto di ulteriori resistenze singole (ad es. valvole).

Vantaggi:

Temperatura uniforme di tutti i radiatori (= fonte di benessere)

Sistema adatto all’uso con ripartitori dei costi di riscaldamento (contacalorie)

Adatto per battiscopa

2. Sistema di distribuzione a due tubi con collettore centrale

Lo “spaghetti system”– assemblaggio e comfort ottimali

A causa di tubazioni di collegamento corte dal collettore ai singoli radiatori è possibile calcolare una perdita di carico da 240 a 400

Pa/m tenendo conto di ulteriori resistenze singole (ad es. valvole).

Vantaggi:

Collegamento dal collettore con tubazione di un’unica dimensione

Nessun punto di collegamento nel pavimento

Ogni linea di alimentazione del radiatore pu

ò essere azionata autonomamente.

Assenza di circolazione nel sistema di tubazioni in caso di arresto del radiatore (risparmio energetico)

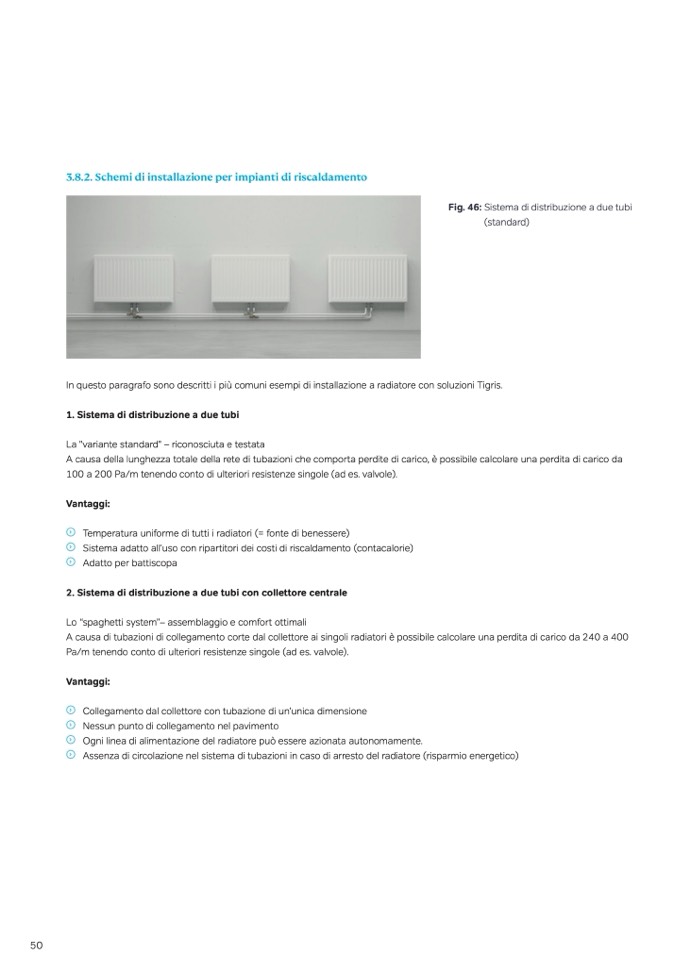

Fig. 46: Sistema di distribuzione a due tubi

(standard)
