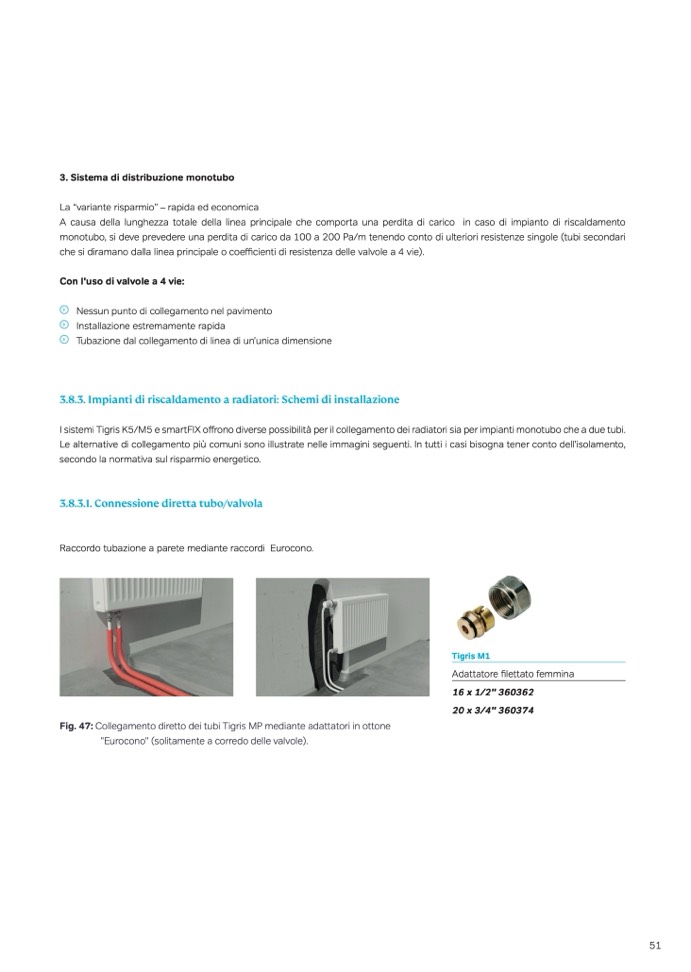

3. Sistema di distribuzione monotubo

La “variante risparmio” – rapida ed economica

A causa della lunghezza totale della linea principale che comporta una perdita di carico in caso di impianto di riscaldamento

monotubo, si deve prevedere una perdita di carico da 100 a 200 Pa/m tenendo conto di ulteriori resistenze singole (tubi secondari

che si diramano dalla linea principale o coe

fficienti di resistenza delle valvole a 4 vie).

Con l'uso di valvole a 4 vie:

Nessun punto di collegamento nel pavimento

Installazione estremamente rapida

Tubazione dal collegamento di linea di un’unica dimensione

3.8.3. Impianti di riscaldamento a radiatori: Schemi di installazione

I sistemi Tigris K5/M5 e smartFIX o

ffrono diverse possibilità per il collegamento dei radiatori sia per impianti monotubo che a due tubi.

Le alternative di collegamento più comuni sono illustrate nelle immagini seguenti. In tutti i casi bisogna tener conto dell'isolamento,

secondo la normativa sul risparmio energetico.

3.8.3.1. Connessione diretta tubo/valvola

Raccordo tubazione a parete mediante raccordi Eurocono.

Fig. 47: Collegamento diretto dei tubi Tigris MP mediante adattatori in ottone

"Eurocono" (solitamente a corredo delle valvole).

Tigris M1

Adattatore

filettato femmina

16 x 1/2" 360362

20 x 3/4" 360374

51
